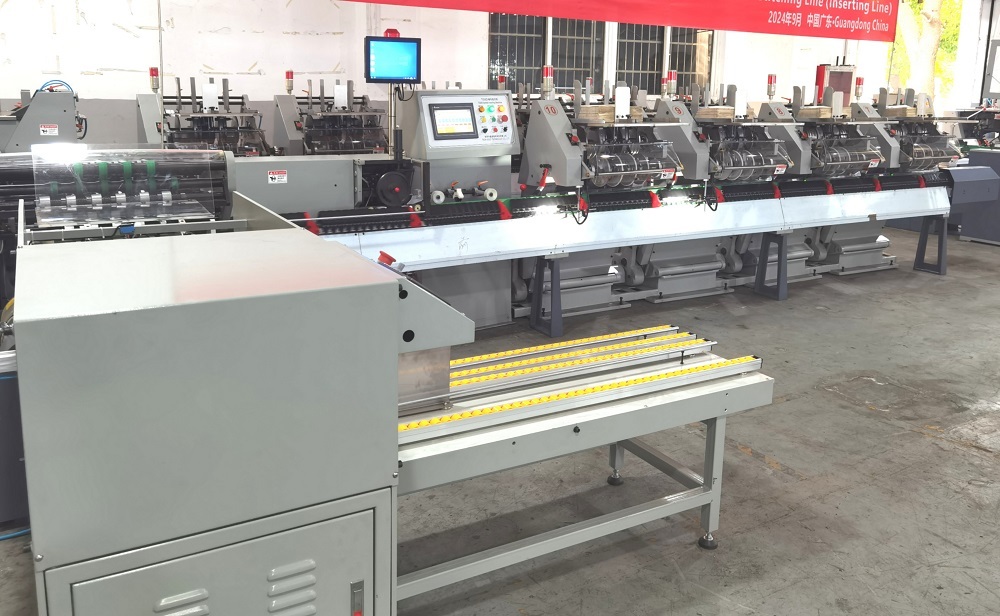

PRY-450Y 샐러드 삽입 기계

특징

PRY-450Y 샐러드 삽입 기계는 다른 책의 중앙에 책을 타고, 장갑 페이지의 기능을 달성하는 방법을 통해입니다.그것은 주로 책과 그림 책 작동에 적합합니다.
이 기계는 매개 기계 부품으로 장착되어 있으며, 매개 페이지 + 마운딩 매개 연결을 실현 할 수 있으며, 또한 세 면 책 절단 기계로 장착 할 수 있습니다.말 묶기 연결 라인자동 페이지 설정, 묶기 및 절단 기능을 구현합니다.

기술 매개 변수

최대 형식	450*320mm
최소 형식	148 * 105mm
완제품의 최대 두께	8mm
전력 공급원	380V 50Hz
총력	12kw
기계의 최대 회전 속도	10000 r/h
기계의 순중량	4 T
경계 차원 (4 그룹)	720032001500mm

1융합 기계, 공기 펌프, 전기 상자

4책 던지는 기계; 5. 책 스파커.

구성

집합 기계

1생산 모드 선택 스위치가 있습니다. 1:1와 1:2그리고 비어있는 위치 선택 스위치, 조정하기 편리한.
2안전 및 고장 신호등, 시작/정지 버튼이 장착되어 있습니다.
3집합 기계는 기계 작동의 안정성을 향상시키는 이중 손잡이 구조를 채택합니다.
4- 종이 공급을 위해 여러 흡수 노즐을 사용하며, 떨어지는 책장의 안정성을 보장하며, 다른 사양의 책기에 적합합니다.
5캄은 공기압과 시간을 조절하는 데 사용되며 각 부록이 정확하게 떨어질 수 있습니다.
6집합 기계의 잡기 메커니즘은 개선되었습니다. 구획 캄 토션 스프링 오픈 잡기 장치가 채택되어 잡기 메커니즘이 내구성있게됩니다.마모에 저항하는 합성 고무 패드와 결합, 책상 위에 잡기의 운반 힘은 강화됩니다.

조립 기계

1작동 원리
조립 기계에서,기반의 변속축은 회전 축의 세 그룹을 구동하고 원을 형성합니다.그리고 세 개의 축 그룹은 일정 상대 위치 관계를 유지함으로써 지속적으로 회전합니다..조립 할 때, 6 ± 1mm의 가장자리를 가진 종이 장을 판 위에 놓습니다.시트 또한 회전 종이 씹는 바퀴에 두 씹는 발톱에 의해 뜯어질 것입니다 3이 때,흡수 머리가 즉시 흡수를 중지해야 합니다. 종이를 뜯는 바퀴는 그 다음 판에서 종이를 꺼내야 합니다.종이 시트를 조정 받침대에 옮긴 후 4씹는 손톱 2는 즉시 이 시간에 찌는 롤러 세트에 의존하여 전송되는 종이를 풀어야합니다.종이 시트는 미리 조정 Porter 5에 의해 차단 될 것입니다 그리고 잠시 머물그 후, 종이-파일 분할 바퀴 10의 세트에 있는 철판 치아 6는 종이 잎의 긴 가장자리에 종이 잎을 옮기고 그 이후 긴 가장자리를 뜯어냅니다.긴 가장자리와 짧은 가장자리가 분리됩니다.짧은 가장자리는 다른 종이나 종이를 나누는 바퀴 11의 축에 종이나 종이를 나누는 갈고리 7에 의해 갈고리됩니다. 그 다음 종이는 감소하기 시작하고 흡수 머리가 8 및 9에 의해 빨아들립니다.그것은 수평 위치로 돌 때 종이 시트가 어느 정도 열릴 것입니다, 그리고 이빨 6 및 갈고리 7는 종이 잎으로 분리됩니다. 흡수 머리는 종이 잎을 지속적으로 확장하고 두 흡수 머리가 동시에 흡수를 중단 할 때까지 내려갑니다.지금 이 순간이 종이가 떨어지고 14번째 책으로 떨어지는 바에 떨어질 겁니다책 수집 체인은 책 막대기에 종이 시트를 연속적으로 밀어내고 탐지 및 결합을위한 위치로 분류 된 책을 전송합니다..
2각 부분의 조정
조정시 안전운전을 보장하기 위해 변속기 레벨은 중립 위치에 놓아야 합니다.조립시 서명으로 접힌 종이를 판 위에 놓아야 합니다.짧은 가장자리는 꼭대기에 놓아야 합니다.,책의 페이지는 책장보다 더 길지 않아야합니다.책의 형식이 커질수록 책 페이지가 적어야합니다.책 종이의 뒷면은 책장 2의 평면에 단단히 눌러야 합니다.,책기 5는 책기 2면과 책기 1면 사이에 1-2mm의 간격이 남아야 합니다.종이를 뜯는 바퀴에 의해 쪼개진 서명의 위치는 책장 1 주위에 있습니다책장 1,2과 책 종이의 뒷면에 닿는 평면은 수직 또는 아래쪽으로 기울인 평면으로 회전 할 수 있습니다. 기울이는 것은 서명이 내려가는 것이 좋습니다.하지만 그것은 종이 톱니에 씹는 손톱에 의해 종이 가장자리의 너비를 만들 것입니다.

(1) 3번과 4번 볼트를 조정하여 책용 종이에 접착하게 합니다.에어 쿠션 장치가 있습니다 6 책 종이를 쉽게 선택할 수 있도록부풀이 부피는 판 크기와 책 수에 따라 조절할 수 있습니다.불어 입 2 서명의 뒷부분을 느슨하게하고 그것은 종이 분할 혀의 움직임과 조율 할 수 있습니다 1흡수머리가 하나씩 시그니처를 빨아들 수 있도록

(2) 필리오 크기의 조정
블록 사이즈 1은 스크루로 고정되며, 그 위치는 책용 종이의 판 크기에 따라 조정됩니다.책자 끝의 조정 괄호에 있는 스케일 값은 책 너비를 나타냅니다.종이의 긴 가장자리와 짧은 가장자리가 있는 경우, 4개의 강철 판 치아가 종이의 긴 가장자리와 짧은 가장자리를 함께 뜯어먹는 것을 보장해야 합니다.책 뒷면은 블록 가이드 1에 닿아야 합니다.또한 블록 지표 1의 높이는 조립 속도에 따라 적절하게 조정되어야 합니다.
큰 포맷의 책용 종이를 접합할 때, 중간에 있는 인쇄 책상 2에 있는 롤러를 책 압축 위치를 높이기 위해 역으로 설치해야 한다.스프링의 긴장 4 및 5 그들의 위치를 변경하여 조정할 수 있습니다.운동 중에,작은 스프링 텐션은 얇은 잎에 적용되어야 하며, 상대적으로 큰 스프링 텐션은 두꺼운 잎에 적용되어야 합니다.

(3) 길고 짧은 가장자리가없는 단일 장의 조정
스프링 4 및 5의 긴장은 최소 값에 조정되어야합니다,또한,이 철강 판 치아의 종이 분할 갈고리 7을 해체해야합니다.그리고 책 떨어지는 막대기 12 및 13를 설치흡수 머리가 동시에 흡수를 중지 할 때,책 종이는 떨어지는 책 12 및 13 톱을 따라 떨어지고 떨어지는 책 13의 바에 떨어질 것입니다..

(4) 전송 체인의 조정
작동 기간 후,변속 체인이 길어지면,외향 바퀴1은 긴장량을 조절할 수 있습니다.
종이 분할 축 두 세트의 흡수 머리가 잘못 배치되어 조정되어야 할 경우, 휠체어 2 또는 3는 먼저 풀 수 있습니다.그 다음 축은 흡수 머리와 정렬되도록 회전해야 합니다.,그 다음 휠체어를 고정한다. 조절할 경우 두 축과 위의 축의 상대적 위치 관계에 주의를 기울여야 한다.

(5) 밸브 조정
공기 밸브 조절이 조립 기계의 작동 안정성에 직접적으로 영향을 미친다는 점에 유의해야합니다.
공기 펌프는 흡입관 1과 부화관 2를 통해 여러 부분으로 셔팅됩니다.
밸브 블록 덮개 3를 조절함으로써 펌프 머리의 흡수 및 정지 시간을 제어 할 수 있습니다.밸브 블록 덮개 3는 두 개의 씹는 발톱에 의해 동시에 책 종이를 뜯어 때까지 조정되어야하고 흡수는 즉시 중단되어야합니다.그렇지 않으면 흡수머리가 손상을 입을 수 있습니다.
밸브 블록 커버 4를 조절함으로써, 조작자 근처에 있는 종이 분할 바퀴 원자리에 있는 흡수 머리가 9의 열과 닫는 시간을 제어할 수 있다.밸브 블록 커버 5를 조정하는 것다른 종이의 분할 바퀴 축에 있는 흡수 머리 8의 열과 닫는 시간을 제어할 수 있다. 두 흡수 머리는 같은 움직임을 가져야 한다.즉 흡수를 시작하고 동시에 흡수를 중지합니다.이렇게, 서명이 책줄에 떨어지면, 어떤 방향으로 이동이 발생하지 않고 아래로 이동하는 결과를 초래합니다.그것은 떨어지는 책에 바에 신뢰할 수있는 떨어지는 것을 보장하기 위해 판 크기에 의존 할 수 있습니다.
책 배치판에 있는 공기 쿠션의 공기 불량은 적절한 수준에서 유지되어야 합니다. 책 종이가 많이 배치되면 공기 불량은 증가해야 합니다.반대로.

6 및 8의 블로파이프는 공기 흐름을 제트하기 위해 설치되어 있습니다. 얇은 책 종이를 조립 할 때, 책 종이는 정확히 떨어지는 책으로 바에 떨어지는 것이 쉽지 않습니다.펌프는 보조 역할을 할 수 있습니다.공기 흐름은 떨어지는 과정을 가속화하기 위해 열린 책 표면에 세로되어 있어야 합니다.

(6) 복합운송
조립 기계 단위가 복합 운송을 수행 할 때제어 손잡이를 첫 번째 손잡이에서 모터 연결 위치로 하나씩 연결 순서에 따라 이동시켜야 합니다.손잡이가 닫힌 후, 각 조립 기계는 떨어지는 서명들이 스티커의 움직이는 책자 집합 사슬의 두 개의 빨간 꼬리 컨베이어 플레이트의 중간 위치에 정확히 떨어지게 한다.꼬리 컨베이어 판의 이동과 함께,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
조립 기계가 복합 운송에 돌 때 서명 꼬리 컨베이어 플레이트 또는 꼬리 컨베이어 플레이트와 매우 가까운 위치에 떨어지는 경우그것은 정확하지 않거나 불안정한 조사를 일으킬 것입니다.이 시점에서는, 분류 기계의 손잡이를 열어야 하며, 적절한 시간에 다시 닫아야 합니다.

책 던지는 기계

(1) 탐지장치
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
분산 탐지 장치는 광전기 탐지 원리를 사용하며 각 조립 기계에 설치됩니다.빛은 한 번은 어둠이 될 것입니다., 그리고 전기 장치는 프로세스 중 특정 순간에 검사를 수행합니다.반사 광전기 스위치는 감지 시간 내에 사라진 서명 신호를 출력합니다.컴퓨터에 의한 서명 탐지 제어를 통해 기계 머리에 있는 서명 이동 디스플레이는 어느 분류 기계가 어떤 서명이 없는지를 올바르게 반영할 수 있습니다.서명 부족이 지속적으로 또는 자주 발생하면,운영자는 비정상적인 작동의 원인을 확인하기 위해 조리 기계를 추가로 검사하여 적시에 고칠 수 있습니다.
일반 두께 검출은 분산 검출의 부족을 보완 할 수 있습니다.사진 전기 검출을 통과 한 후 서명을 기록 수집 체인에서 전송 과정에서 아래로 이동 할 때일반 책으로 착각되는 것을 막기 위해,책이 관련 요구 사항을 충족하는지 확인하기 위해 책 묶기 전에 일반적인 두께 검사를 수행해야합니다.
감지 도중,올바위와 아래 롤러 1과 3의 쌍은 이동 중인 서명들을 감지합니다.해당 bobbing는 접촉 블록에 일어날 것입니다 4이 때, 아래쪽으로 화살 Maglev을 가진 책 탐지 바퀴 1는 책 탐지 하위 롤러 3와 조화를 이루고 있다면,롤러 8가 램 7의 틈의 중간에 조정되어야 합니다.전기 검사의 시간) 이렇게 짧은 순간에,접촉 블록 4이 두 블록 5의 중앙에 삽입되면, 스크루 9은 두 접촉 포인트 11을 연결하도록 조정 할 수 있습니다.전체 두께가 정상이라는 것을 의미합니다..

페이지가 부족하면 책의 전체 두께가 감소하거나 증가하면,접촉 블록 14은 블록 5의 중앙에 삽입 할 수 없습니다.옆쪽으로 누르면 됩니다.한편, 스윙 레벨은 아래로 이동하여 두 접촉 지점 11이 끊어지고 일반적인 두께가 잘못되었다는 신호가 주어집니다.
전기 장치 뒤에 누락 된 페이지 또는 과도한 페이지에 관한 위의 두 가지 유형의 신호는 스티커의 자기 컨트롤러의 자기 밸브 작용을 일으킬 수 있습니다.부재 페이지 또는 과도한 페이지가 있는 책이 스테이플링 위치로 전송되면꿰매는 머리가 묶지 않습니다. 한편으로, 이동 컨트롤을 통해, 컴퓨터는 책 전송 장치에 있는 자기 밸브 작용을 제어할 수 있습니다.

(2) 기계의 전송 장치

조립 기계 단위의 전력은 보편적 결합을 통해 스티처에 의해 전송됩니다.
전체 메커니즘의 브레이킹에 관해서는 먼저 동적 브레이킹을 모터에서 수행하고 그 다음 전자기 브레이크에서 전력 종료 브레이킹을 수행합니다.인버터의 출력 주파수를 변경함으로써기계의 무한한 변동 속도는 비동기 모터를 제어 할 수 있습니다.

꿰매기 를 사용 하고 조정 하는 방법

일반적으로 꿰매는 것은 다음 순서대로 조정되어야 합니다.

(1) 필리오 크기에 따라 스티처 헤드의 구부리는 발 밑을 조정

먼저, 꿰매기 머리는 꿰매기 머리의 장착판에 중간선에 대칭하게 배치하십시오 (책의 접착 거리에 관한 седлоstitching의 요구 사항에 따라).그리고 그 다음 나사 27를 고정굽는 발 20을 꿰매서 꿰매기 머리의 중간 칼에 맞추고 동시에 안내판 28을 설치합니다.

(2) 필리오 크기에 따라 책 수집 체인을 조정
바느질에 관해서는 책 집합 사슬은 책의 원하는 위치로 седло 바느질을 분배 할 수 있도록 특정 올바른 위치에서 유지해야합니다.조정 경우,첫째,묶기 위한 책은 책 수집 체인에 배치되어야 합니다.그리고 책 수집 체인과 헤드 스톡이 동시에 앞으로 이동하도록 기계를 수동으로 작동속도가 같을 때, 즉, 상대적으로 정적 상태에서, 수동 조작을 중지,스크루를 풀어 1 그리고 손바퀴를 돌리는 2 책에 책을 수집 체인그리고 그 후 나사 1를 고정하여 책에 바늘의 올바른 위치를 보장 할 수 있습니다.

(3) 포킹 북의 위치 조정.
올바른 포크링 위치로 스티커의 책 전송 래크에서 던진 책들이 3개 칼 트림머의 두 개의 책 픽링 브래킷의 한가운데에 정확히 떨어질 수 있습니다.
책 분할 시간을 결정:카마 6가 책을 가장 높은 위치에 분할 할 때, 연결 막대기 2는 왼쪽 한계로 헤드 스톡을 당기고 돌아갑니다.그러나 변속기 래크와 60-65mm의 거리를 유지해야 합니다.그 다음 중간 기어 1를 설치하여 튀어나온 책이 올바른 위치에 떨어질 수 있도록 보장 할 수 있습니다.
포킹 북의 속도는 기계 자체의 속도에 밀접하게 관련되어 있으며 사용 경험에 따라 적절한 수정이 이루어져야한다는 점에 유의해야합니다.

(4) 탐지 장치 조정
분산 검출은 주로 반사 광 전기 스위치를 조정하고 떨어지는 책 막대기의 반사 필름 사이의 상대적 위치에 설치됩니다.빛 빔은 올바른 위치와 정렬되어야 합니다..
전체 페이지 검출은 주로 책 수집 사슬의 양쪽에 있는 두 반사 광 전기 스위치의 장착 높이와 빛 빔의 정렬을 조정합니다.접착책의 너비의 위치에 따라 집합 체인반사 광전기 스위치의 빛 빔은 5-10mm의 거리를 가지고 책 종이의 아래에 배치되어야 합니다.책 수집 체인에서 전송 중에 책 종이 왜곡된 것으로 발견되면책 종이는 검출 위치를 통과 할 때 빛 빔을 보호하고, 광 전기 스위치는 신호를 보내서 쓸모없는 제품으로 책을 폐기합니다.
일반 두께 감지 장치가 조정되는 경우,결합을 위한 일반적인 책들을 외진 바퀴 1 아래로 놓아야 합니다.기계를 수동으로 작동 하 고 아래로 eccentric 바퀴에 화살표를 만들이 때, 조정 6을 돌리고, 책 탐지기 3의 하위 롤러를 들어서서 책을 적절한 정도로 누르자,그래서 적절한 수직 간격은 접촉 블록 4 두 블록 5의 중간에 삽입 할 때 남겨질 수 있습니다그 후, 기계를 원으로 돌립니다. 블록이 자유롭게 삽입 할 수 있다면, 그것은 책이 정상적인 두께의 표준을 충족한다는 것을 의미합니다.스티커는 결합 위치에 자석적으로 서스펜션됩니다..

두 블록 5과 접촉 블록 4 사이의 간격의 크기는 일반적으로 0.5 ~ 2mm 범위로 조정 할 수 있습니다. 종이 시트를 감지하는 데만 필요한 경우,격차는 적절하게 확대될 수 있습니다.- 간격이 크면 민감도가 높습니다.그러나 책 두께의 변화로 인한 축적 오류가 측정 범위를 초과하면 기계의 오작동으로 이어질 수 있습니다.
