수평 해상도: | 0.15 밀리미터 | 수직 해상도: | 0.15 밀리미터 |
---|---|---|---|
검출폭: | 10 mm ~ 1500 mm | 최고 속도: | 450개 M / 분 |
포인트 결함 감지 정확도: | 결함 면적> 0.2 mm² | 줄무늬 감지 정확도: | 결함 영역> 0.1 * 5 mm |

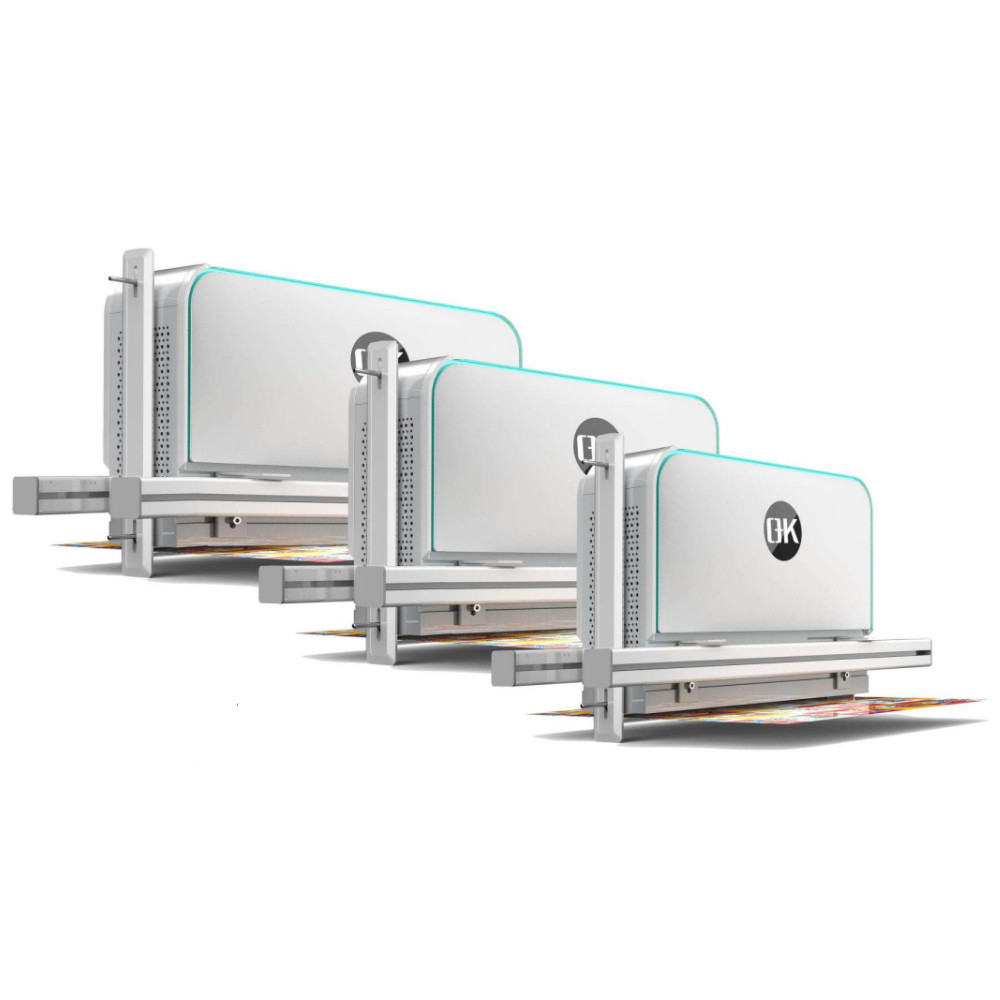

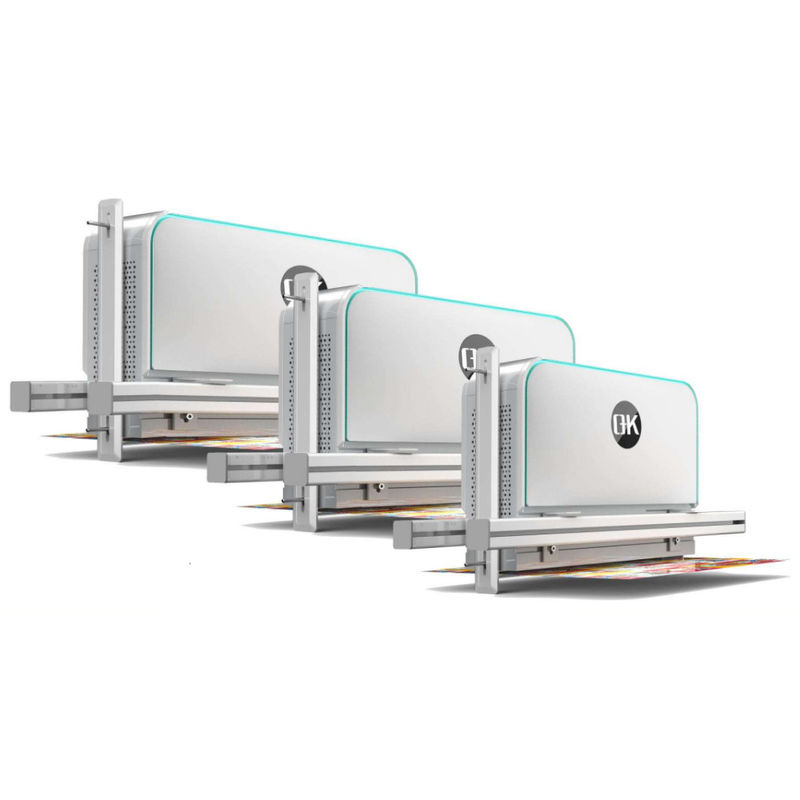

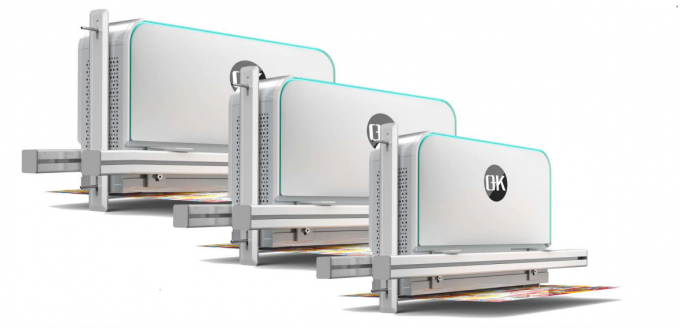

OK-4000 시각 온라인 검사 시스템
|
|
---|---|
수평 해상도
|
0.15mm
|
수직 해상도
|
0.15mm
|
탐지 폭
|
10mm ~ 1500mm
|
최고 속도
|
450m/min
|
점적 결함 탐지 정확성
|
결함 면적 > 0.2 mm^2
|
스트레이크 탐지 정확성
|
결함 면적 > 0.1 * 5 mm
|
등록 탐지 정확성
|
수평 > 0.15 mm, 수직 > 0.25 mm
|
항목
|
구성
|
검사 소프트웨어
|
시각 온라인 검사 시스템
|
핵심 하드웨어
|

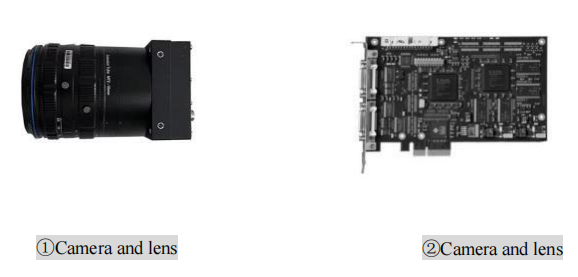

•고속/해상도 선 스캔 CMOS 카메라
•고속 이미지 획득 카드
•고해상도 인코더
•고해상도 렌즈
•LED 밝은 광원 (전력 공급 장치)
•고속 산업용 컴퓨터 (CPU, 메모리, 내장형 하드웨어, 디스플레이, 키보드 및 마우스)
|
부속품
|

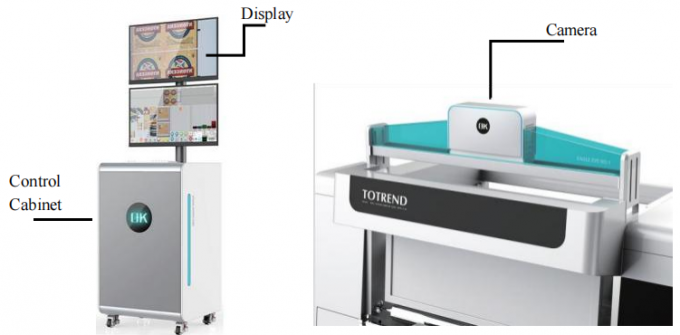

• 컨트롤 캐비닛 (중장 된 공기 스위치, 스위치 전원 공급 장치, SSR, 릴레이 및 냉각 팬 등을 포함)
•경보등 및 울음소리
•카메라 장착 받침대, 보호 덮개 및 냉각 팬
•지원 케이블 (카메라 케이블, 전원 케이블) 및 플러그/시밀
|
