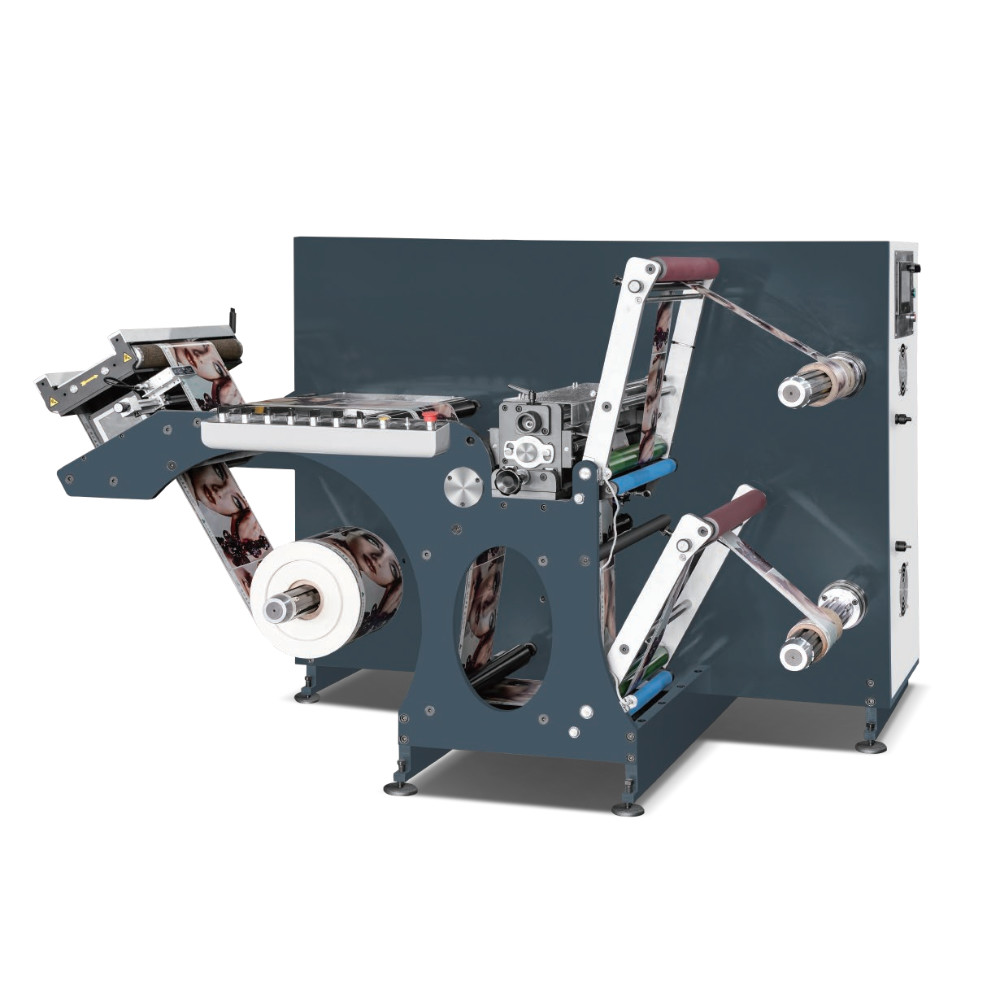

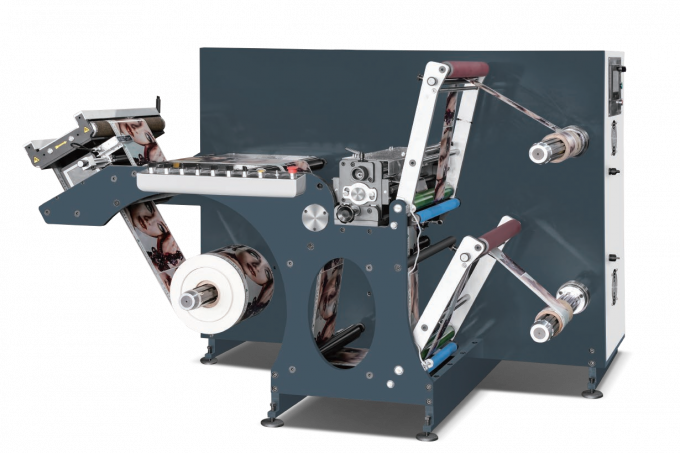

FQ-320C 고속 슬리팅 머신

특징

FQ-320C 자동 슬리팅 머신은 자동 다이 커팅 머신의 보조 제품입니다. 이 기계는 좁은 종이를 슬리팅하는 데 적합합니다. 미터 카운터와 숫자 카운터가 있습니다. 풀림은 웹 가이딩으로 제어되며, 전체 기계의 구조는 컴팩트하고 빠르며 효율성이 높고, 작동이 간단하고 안정적입니다.

기술 매개변수

FQ-C 고속 슬리팅 머신
모델	FQ-320C	FQ-370C	FQ-480C
슬리팅 속도	200 m/min
최대 웹 폭	320 mm	370 mm	480 mm
최대 풀림 직경	700 mm
최대 감김 직경	600 mm
치수	2100 * 1250 * 1300 mm	2100 * 1300 * 1300 mm	2100 * 1400 * 1300 mm
주요 모터	4 kw
전압	380V, 3상
최소 절단 폭	10 mm
기계 무게	약 2500kgs

구성

1. 1개의 3’’ 풀림 샤프트, 자동 팽창 에어 샤프트 포함.
2. 2개의 3’’ 감김 샤프트, 자동 팽창 에어 샤프트 포함.
3. 미터/숫자 카운터 포함.
4. 중국산 웹 가이딩 포함.
5. 10개의 슬리팅 칼 포함.
6. 기계는 트리밍된 측면을 날려버리는 송풍 팬이 있습니다.
7. 그림과 같이 감김 시 압력 롤 포함.
8. 25mm 에어 샤프트가 있는 기계.
9. 기계에는 4개의 서보 모터가 있습니다. 하나는 풀림용, 하나는 니퍼 롤러용, 두 개는 감김용 (위아래)
10. 풀림 후 플랫폼 형태.

OK4000/8000 검사 시스템(옵션)

시스템 특징(전체 범위)

100% 전체 프레임 관찰: 부팅 설정 및 전체 생산 공정 포함;
HD 화질: 고해상도 카메라 기반;
이미지 안정화: 실시간 이미지의 도움으로 이미지가 자동으로 동기화되며 투명 라벨을 사용한 자동 감속 감지에 영향을 받지 않습니다.
작업자의 건강에 해를 끼치지 않고 피로를 줄입니다: 스트로브 조명 대신 LED 광원을 사용하면 빛이 더 부드럽고 균일합니다.
빠르고 쉬운 작업 설정;
안정적이고 안정적인 작동.

시스템 구성

인쇄 검사를 위한 OK4000 라인 스캔 카메라;
산업용 컴퓨터는 64비트 8코어 프로세서를 사용하여 더 빠릅니다.
고화질 비왜곡 렌즈 사용;
통합 광원 디자인 채택, 설치 용이;
수입 고속 듀얼 채널 획득 카드.

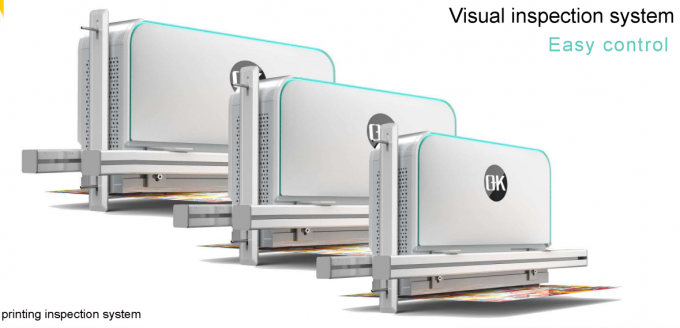

시각 검사 시스템

100% 결함 검사 시스템 도입, 전체 프레임 관찰에서 표준 부족 감지 + 폐기물 배출 감지, 고정밀 전체 프레임 감지 + 워크플로우 시스템까지. 모듈식 설계를 통해 고객은 선택적 모듈을 통해 일련의 시스템에서 모든 요구 사항을 실현할 수 있습니다. 이 시스템은 특수 윤곽 광원을 사용하여 투명 라벨과 뒷면 종이 사이의 대비를 향상시킵니다. 뒷면 종이가 투명하든 투명하지 않든, 또는 흰색이든 시스템이 감지를 완료할 수 있습니다. 표준 부족 및 더러운 폐기물에 대한 거의 모든 투명 라벨의 감지를 실현할 수 있습니다. 빈 라벨의 경우 시스템이 절대적인 이점을 가지고 있습니다. 시스템은 일반 광원과 윤곽 광원 사이를 자유롭게 전환할 수 있습니다.
이미지 획득 속도: 초당 30프레임, 전체 프레임의 실시간 감지.
최대 검사 속도: 150m/min-500m/min (시스템 모델에 따라 선택).
최대 검사 폭: 180mm-1100mm (시스템 모델에 따라 선택).

전체 OK4000-4K/8k 세트에는 다음 부품이 포함됩니다.

1. 라인 스캔 카메라--OK 8000(4/8K 해상도)
2. 캡처 카드--OR-X4C0-XPD00
3. 렌즈 (연결 링, 어댑터 링 등 포함)--Apo-Componon 2.8/40
4. 카메라 데이터 코드--MVC-1-1-7M
5. 돔 광원
6. 광원 어댑터 (데이터 케이블, 전원 케이블 포함)
7. 인코더--R58S10-9C10M5-24L-5000
8. 플러그 스트립(220V)
9. 버튼(금속)
10. 디스플레이(코드 포함--243V5QSB)
11. 키보드(K120 USB)
12. 마우스(M170 와이어)
13. 전원 코드
14. 전원 스위치--NES-100-24
15. 경고등(24V)
16. 제어 상자--TF-A610H-B250MD3V-8700K-16G+128G

태그:

원래 장소:	중국
브랜드 이름:	PRINTYOUNG
인증:	CE
모델 번호:	FQ-320C 370C 480C

최소 주문 수량:	1 세트
가격:	US 16000 ~ 19000 Set
포장 세부 사항:	아도프트스 방습과 장거리 도로 운송과 여러가지 유형의 기상 상태에 적합한 쇼크-프로어브 패키징. 유지와 사용 설명서의 전체 세트는 포함됩니다.
배달 시간:	45일
지불 조건:	L/C, T/T
공급 능력:	달 당 30개 세트 / 세트

모델:	FQ-320C, FQ-370C, FQ-480C	슬리팅 속도:	200개 Ｍ / 분
맥스. 웹 폭:	320mm, 370mm, 480mm	맥스. 감기지 않은 지름:	700 밀리미터
맥스. 리와인드링 지름:	600 밀리미터	크기:	2100 * 1250,1300,1400 * 1300 mm
메인 모터:	4 kW	전압:	380V, 3 상
민. 커팅 폭:	10 밀리미터	기계 무게:	약 2500kg
