GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계

기본 정보
원래 장소: 중국
브랜드 이름: PRINTYOUNG
인증: CE
모델 번호: GKM-212
최소 주문 수량: 1 세트
가격: US 11500 Set
포장 세부 사항: 아도프트스 방습과 장거리 도로 운송과 여러가지 유형의 기상 상태에 적합한 쇼크-프로어브 패키징. 유지와 사용 설명서의 전체 세트는 포함됩니다.
배달 시간: 45일
지불 조건: L/C, T/T
공급 능력: 달 당 30개 세트 / 세트
최소 피더 크기: 170 * 420 mm 최대 피더 크기: 530 * 1200 mm
피더 크기를 건너 뜁니다: 600 * 1200 mm 인쇄판 두께: 4.0 밀리미터
적용 가능한 판지 두께: 1.2~12mm 맥스. 프린터 크기: 530 * 1100 mm
맥스. 기계 속도: 180매/분 경제적인 속도: 120 ~ 150 시트/분
색상 정확도: ± 1.0mm 슬로터 정확도: ± 1.0mm

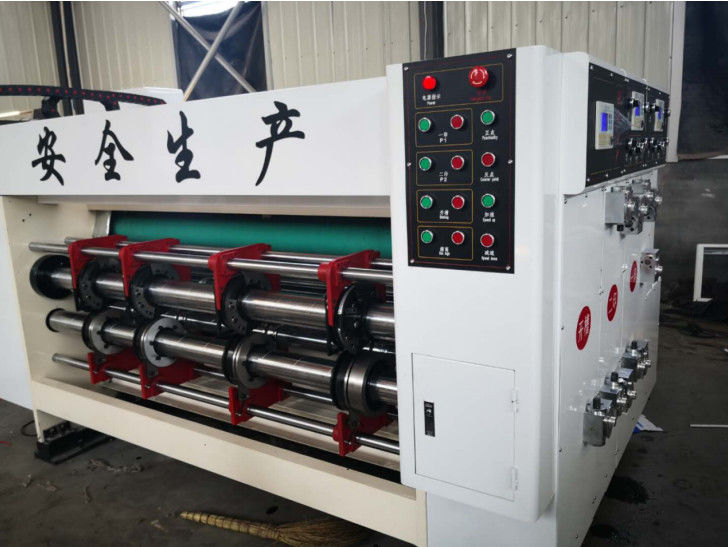

GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 0
GKM-212 자동 인쇄 슬로팅 머신

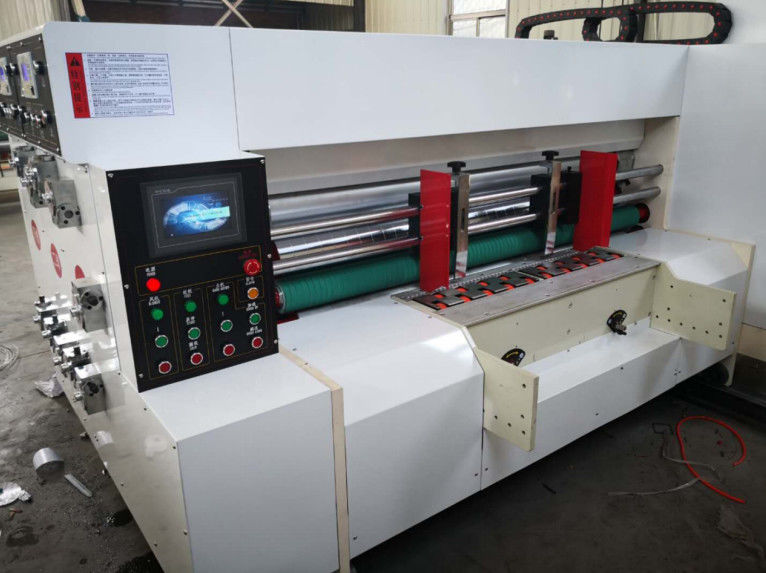

GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 1
특징
이 제품은 골판지 인쇄, 크리징, 트리밍 및 슬로팅과 같은 여러 공정을 한 번에 완료할 수 있습니다. 호스트 주파수 변환 제어, 디지털 디스플레이 및 전기 조정을 통한 위상 조정; 전송 기어는 강철 톱니 쉐이빙을 채택합니다. 주요 전송 기어와 전송 샤프트는 장력 없는 키 연결 방식을 채택하여 가상 위치를 확대하고, 중심의 마모를 제거하며, 높은 인쇄 정확도로 인쇄기의 긴 수명을 유지합니다. 전체 기계는 전기 개폐, 공압 잠금 및 단일 기계 조합을 채택하여 인쇄 중 정렬 불량이 없습니다. 이 기계는 정확한 색상 일치, 정교한 인쇄 패턴, 사용 및 유지 보수의 용이성, 높은 자동화 수준의 특징을 가지고 있습니다.
기술 매개변수
GKM-212 자동 인쇄 슬로팅 머신
최소 공급 크기
170 * 420 mm
최대 공급 크기
530 * 1200 mm
건너뛰기 공급 크기
600 * 1200 mm
인쇄판 두께
4.0 mm
적용 가능한 골판지 두께
1.2 ~ 12 mm
최대 프린터 크기
530 * 1100 mm
최대 기계 속도
180 sheets/min
경제 속도
120 ~ 150 sheets/min
색상 정확도
± 1.0 mm
슬로터 정확도
± 1.0 mm
구성

1. 공급 장치

기계 분리 장치
1. 전기 제어 기계의 클러치에는 경고 벨이 장착되어 있어 작동 중 지속적으로 울려 작업자의 안전을 보장합니다.
2. 공압 연동 장치.
3. 메인 엔진의 모터 시동 보호 장치가 잠겨 있지 않으면 메인 엔진이 작동할 수 없습니다.
선단 롤러 용지 공급 시스템
흡입 보조 용지 공급, 팬 4.0kw, 골판지의 다양한 굽힘 조건에 따라 공기량을 조정하여 부드러운 용지 공급을 보장할 수 있습니다.
공급 롤
1. 상단의 용지 공급 롤의 외경은 φ 104mm이며, 이음매 없는 강철 파이프로 만들어졌으며 내마모성 고무로 감싸고 균형을 잡았습니다.
2. 용지 공급 롤의 외경은 104mm이며 경질 크롬 도금으로 엠보싱 처리되었습니다.
3. 용지 공급 스틱의 간격 다이얼을 수동으로 조정하며 조정 범위는 1.2-12mm입니다.

2. 인쇄 장치

인쇄 롤
1. 외경은 220mm(판의 외경 크기 포함)입니다.
2. 2개의 강철 파이프 표면 연삭 및 경질 크롬 도금.
3. 균형 보정을 수행하고 부드러운 작동을 보장합니다.
인쇄 압력 롤
1. 외경은 136mm이고 벽 두께는 14mm입니다.
2. 강철 파이프 표면 연삭 및 경질 크롬 도금.
3. 부드러운 작동을 보장하기 위해 균형 보정을 수행합니다.
4. 인쇄 프레스 롤러의 간격 다이얼을 수동으로 조정하며 조정 범위는 1.2-12mm입니다.
공급 상/하 롤
1. 상부 롤러: 외경이 71mm인 두꺼운 벽 강철 파이프, 외경이 104mm인 두 개의 링 장착.
2. 하부 롤러: 외경이 φ104mm인 두꺼운 벽 강철 파이프, 표면 연마 및 경질 크롬 도금.
3. 용지 공급 스틱의 간격 다이얼을 수동으로 조정하며 조정 범위는 1.2-12mm입니다.
강철 앤일록스 롤
1. 외경은 136mm이고 벽 두께는 22mm입니다. 대련에서 생산됩니다.
2. 강철 파이프 표면 연삭, 메쉬 패턴 누름, 경질 크롬 코팅.
3. 부드러운 작동을 보장하기 위해 균형 보정을 수행합니다.
4. 메쉬 크기는 220 메쉬, 250 메쉬 등입니다.
5. 잉크 혼합 및 세척에 편리하고 빠른 쐐기형 오버러닝 클러치가 있는 앤일록스 롤러.
고무 롤
1. 외경은 φ 128±0.02mm이며, 지저우에서 유래되었습니다.
2. 강철 파이프 표면에 내마모성 고무를 감싸고 균형 보정을 수행합니다.
3. 특수 연삭이 높고 잉크 전달 효과가 좋은 고무.
위상 조정 메커니즘
1. 유성 기어 구조.
2. 측면 위치를 ±5mm 거리로 수동으로 조정합니다.
잉크 사이클
1. 공압 다이어프램 펌프, 안정적인 잉크 공급, 쉬운 작동 및 유지 보수.
2. 잉크 필터 스크린, 불순물 필터링, 잉크 분리.
인쇄 위상 고정 장치
1. 공압 자동 제동 장치.
2. 기계를 분리하거나 위상을 조정할 때 브레이크 메커니즘은 기계의 회전을 제한하고 원래 기어 위치의 고정점을 유지합니다.

3. 슬로팅 장치

작동 제어
1. 용지 간격은 수동으로 조정 가능한 빠른 간격 미세 조정 자체 잠금 장치를 채택합니다.
2. 안전을 보장하기 위해 비상 정지 장치가 장착되어 있습니다.
수동 작동 제어
수동 4 블레이드 수평 이동, 전기 상자 높이 조정.
크리징 롤
1. 상부 및 하부 샤프트의 직경은 60mm이며 4세트의 압력 롤러가 장착되어 있습니다.
2. 축 방향으로 와이어 프레싱 휠과 슬로팅 커터 헤드의 위치를 수동으로 동기화합니다.
슬로팅 나이프/슬로팅 홀더
1. 품질을 보장하기 위해 전문 제조업체에서 제조한 슬로팅 블레이드 두께가 5mm인 고품질 합금강 열처리 톱니 슬로팅 머신.
2. 상부 샤프트 직경은 99mm이며 표면 연삭, 경질 크롬 도금 및 부드러운 움직임이 있습니다.
포함: 4개의 상부 나이프 디스크.
3. 하부 샤프트 직경은 99mm이며 표면이 연마되고 경질 크롬 도금되어 부드럽게 움직입니다.
포함: 4개의 하부 나이프 디스크
4. 슬로팅 커터 헤드는 또한 축 방향으로 와이어 프레싱 휠의 위치와 수동으로 동기화됩니다.
5. 슬로팅 블레이드는 이동 가능하며 대규모 이중 조각 상자 생산에 적합합니다.
6. 비용을 절감하고 긴 수명을 갖기 위해 독특한 칩 제거 장치를 채택합니다.
펀칭 장치
선택 가능.
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 2
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 3
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 4
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 5
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 6
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 7
GKM-212 자동 단일 색상 카튼 인쇄 슬로팅 기계 8
