PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신

기본 정보
Place of Origin: China
브랜드 이름: PRINTYOUNG
인증: CE
Model Number: PRY-D1224
Minimum Order Quantity: 1 Set
가격: US 120000 Set
Packaging Details: Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time: 90 days
Payment Terms: L/C, T/T
Supply Ability: 30 Set/Sets per Month
Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

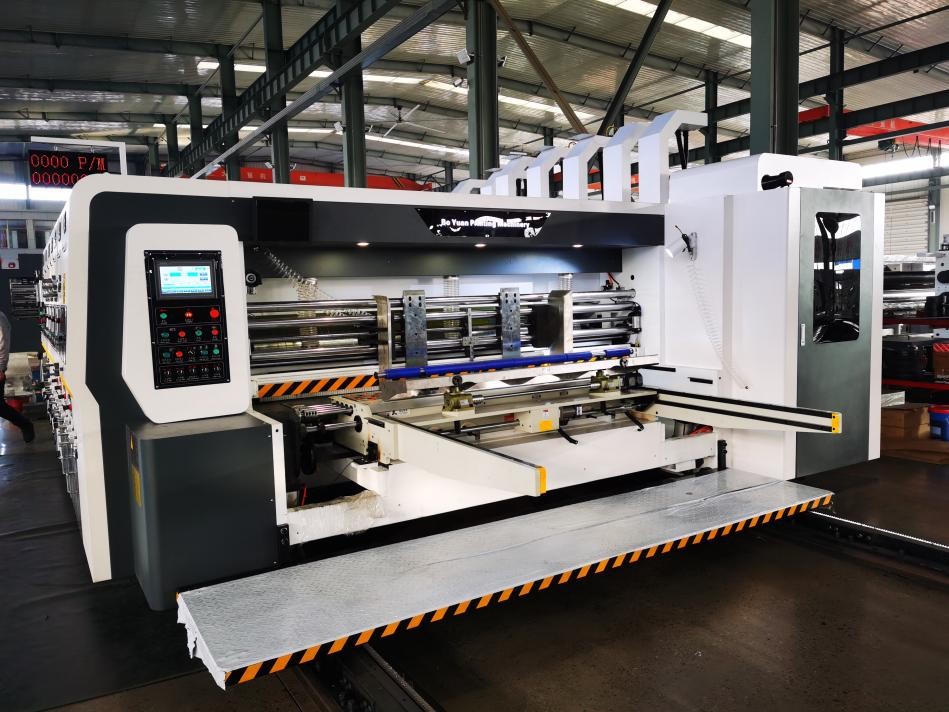

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 0
PRY-D1224 플렉소 프린팅 슬로팅 다이 커팅 머신

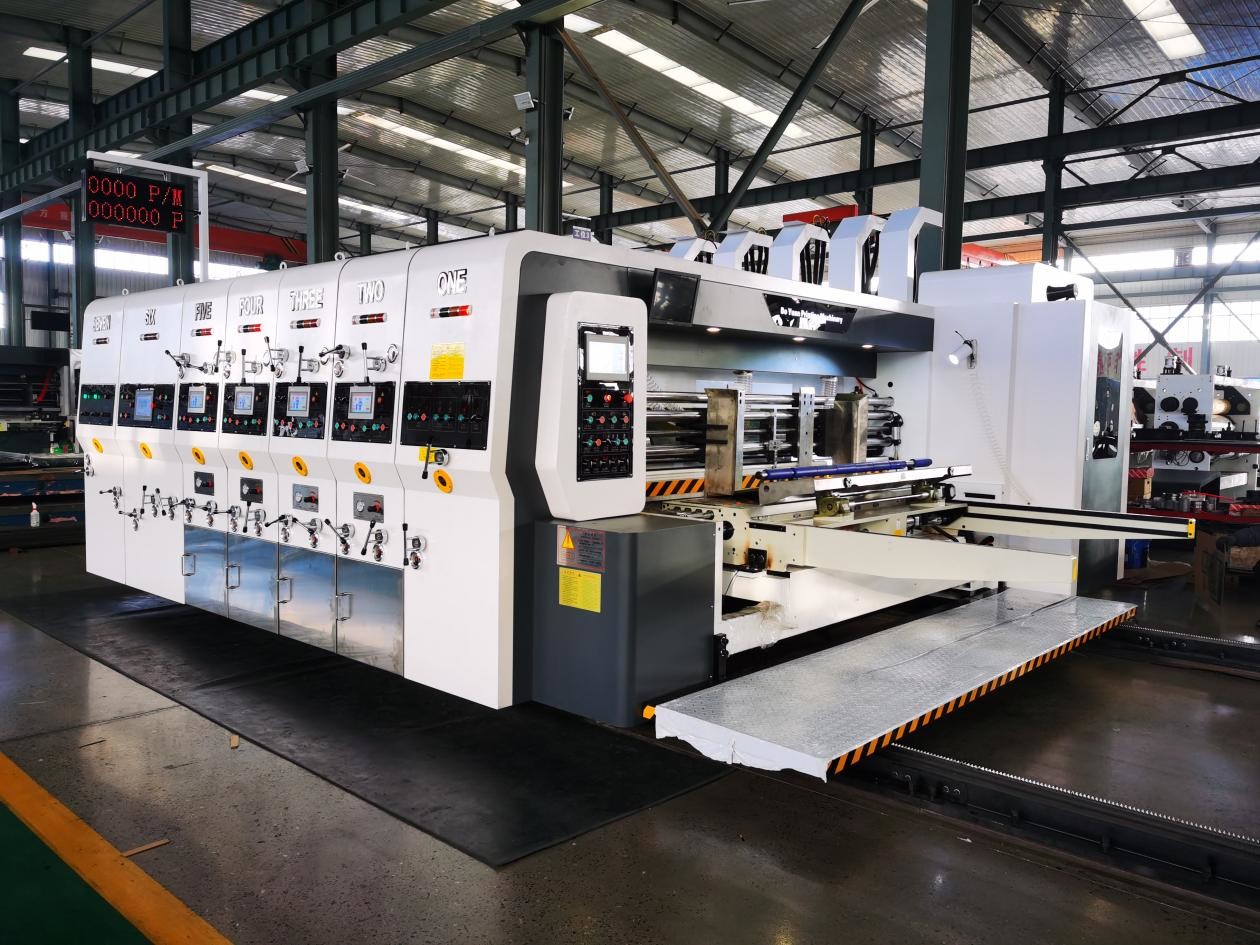

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 1
기술 매개 변수
PRY-D1224 플렉소 프린팅 슬로팅 다이 커팅 머신
모델
PRY-D1224
내부 너비
2400mm
설계 속도
230 pcs/min
작업 속도
120 ~ 180 pcs/min
최대 먹이 크기
1200 * 2100 mm
최대 인쇄 크기
1200*1900mm
미니 먹이 크기
400*700mm
종이판 두께
2 ~ 11mm
톱링 정밀
≤ ± 0.5mm
정밀 절단
≤ ± 1.5mm
구성

I.식량 단위

기계의 분리 및 결합
기계와 플랫폼의 분리 및 결합은 작업자의 안전을 보장하기 위해 작동 중 연속적으로 울리는 경보로 추가 된 전기 제어에 의해 처리됩니다.
변속축과 마찰 클러치, 오작동으로 인한 기계의 손상을 방지하기 위해
기압 조정 제어 장치;주 엔진 드라이브 보호 장치.
최첨단 공급 시스템
공기 도출은 먹이를 돕습니다.
공기 부피는 부드러운 공급을 보장하기 위해 굽는 종이의 다른 조건에 따라 조정 할 수 있습니다.
사이드 바프와 뒷 바프 박스의 위치는 선도 바프 간격의 수동 조정으로 전기 (수학적) 제어로 조정됩니다.기압 플래핑 장치가 측면 바프러 중 하나를 설치;
피드 카운터, 설정 및 종이 양을 보여줍니다.
먼지 제거 시설
상부 공기 유출기 공기 흡수장치, 배기가스 입구에 붓을 장착하여 인쇄 품질을 향상시키기 위해 인쇄 표면의 불순물을 크게 제거합니다.
먹이 롤러
상부 공급 롤의 지름은 86mm이며, 3개의 공급 고리가 있으며, 딱딱한 크롬으로 덮여 있으며, 얇은 표면입니다.
아래로 공급 롤러 지름은 155mm입니다, 매듭없는 철강 파이프는 크롬과 접착되어 있으며 가루 된 표면입니다.
공급 롤러 간격은 수동 제어로 조절됩니다.
자동 제로화 장치
공급, 인쇄 및 슬로팅 단위의 자동 제로화
평균적으로,카드보드는 자동 제로 장치가 사용되고, 두 번 인쇄 시도 후, 그것은 종이 낭비를 줄이기 위해 올바른 위치에 조정 될 수 있습니다.

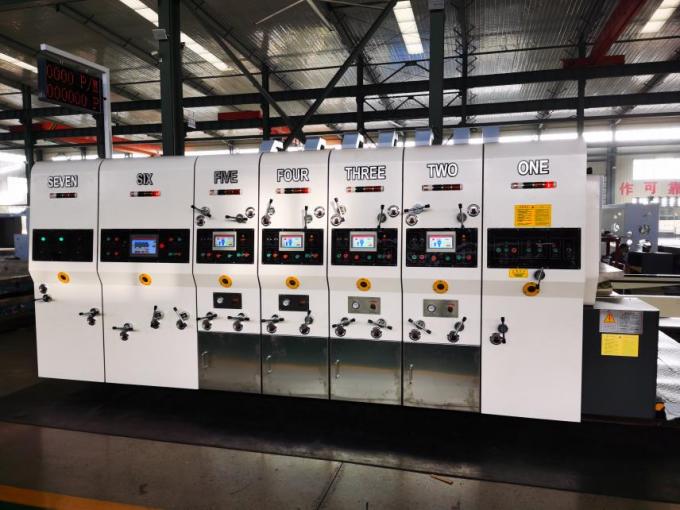

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 2PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 3

인쇄부 (4부)

인쇄용 롤러
외부 지름은 400mm입니다
강철 파이프는 딱딱한 크롬으로 접착되어 있으며, 표면은 깎입니다.
주행 안정성을 실현하기 위해 균형 수정으로 처리됩니다.
래치 휠 고정 판 축
전체 보드 및 힐링 보드 릴;
부하 및 부하 인쇄 템플릿,발 스위치로 CW/CCW 롤링을 전기 제어;
수평 이동은 10mm의 전기적 수치 조정으로 제어됩니다.
인쇄 압축 롤러
외부 지름은 ¢188mm이며, 단단한 크롬으로 접힌 철강 파이프로 만들어졌으며, 얇은 표면입니다.
주행 안정성을 실현하기 위해 균형 수정으로 처리됩니다.
프린터 롤러와 압력 롤러 사이의 간격은 수동 제어로 조절됩니다.
먹이 롤러
상단 롤러:외선 지름 86mm의 두꺼운 철강 파이프, 3개의 먹이 고리로 장착
다운 롤러:156mm의 외부 지름의 두꺼운 철강 파이프, 딱딱한 크롬으로 덮여 있으며 깎은 표면;
공급 롤러 간격은 수동 (또는 전기) 제어로 조정됩니다.

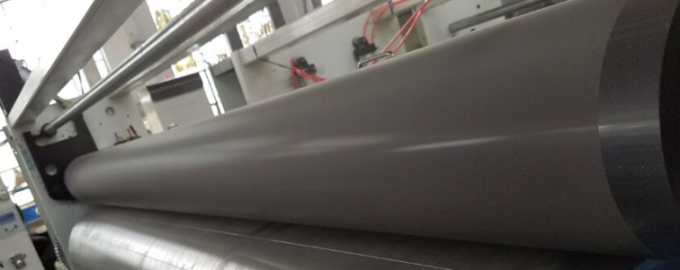

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 4
세라믹 아닐록스 롤러 (4 그룹)
고품질의 두꺼운 벽 무선 철강 파이프 표면은 세라믹 맷으로 덮여 있습니다.
균형 수정으로 처리,정확하고 원활하게 실행;
인쇄 세라믹 롤러 네트워크 유형 여섯 오픈 앵글 유형,붙이는 것이 쉽지 않습니다, 유지 관리하기가 쉽습니다. 세라믹 롤러 망 라인 650-700;
세라믹 롤러보다 더 강철 롤러 프린팅 웅장하고, 착용 저항, 긴 서비스 수명;
공기 압력형 자동 들어올림 장치
클리저를 넘어서고 잉크, 잉크 세탁이 매우 편리합니다

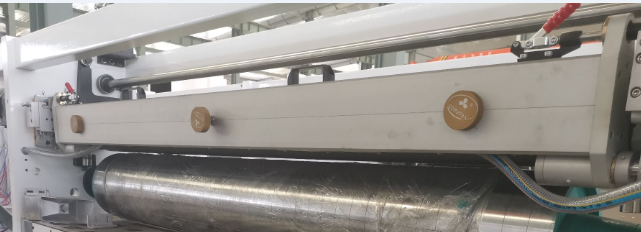

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 5
닫힌 의사 블레이드 자동 잉크 시스템 (4 그룹)
공기 펌프의 사용 의사 블레이드 구멍의 직접 회복,빠른 회복을 달성하기 위해,이보다 효율적인 청소;
독특한 의사 칼 설치, 교체 칼 편리, 정확한 위치, 최고의 칼 잉크 효과를 유지하기 위해;
공기 위치,의사 칼 착용 자동 보상;
폴리머, 블레이드 교환, 고객 선택
기계적 클램핑 유형 블레이드 배치, 해체 및 교체 더 편리합니다.
이중 블록 잉크의 사용, 잉크가 누출되지 않도록, 잉크의 누출 문제를 피할 수 있습니다.
단계 조정 구조
행성 기어 구조
인쇄 단계는 PLC, 터치 스크린 제어 및 360 °의 전기 수치 인버터 조절을 채택합니다. (운동 및 정지 조절이 가능합니다)
인쇄 순례 중에 인쇄 템플릿을 씻은 후 자동 재 배치
물 잉크 의 순환
Pneumatic 대막 펌프 안정적인 잉크 공급과 간단한 조작 및 유지 보수를 실현;
오일 필터 스크린은 불순물을 필터링할 수 있습니다.
인쇄 단계 고정 장치
실린더 브레이크 구조
기계의 분리 및 결합 또는 조정 단계에서 브레이크 구조는 기어 위치를 변경하지 않도록 기계의 동작을 제한합니다.

III.슬로팅 부대

크리핑 장치
단단한 크롬과 얇은 표면과 안정적인 움직임을 가진 롤러 접착
안정적인 동작을 실현하기 위해 균형 수정으로 처리됩니다.
크리싱 롤러 간격 다이얼은 0에서 12mm까지 조절 가능한 범위에서 수동 (PLC) 조정을 실행합니다.
슬로팅 나이프 홀더의 수평 조정 구조
엑셀 지름은 딱딱한 크롬으로 칠하고 안정적인 움직임을 가진 깎은 표면입니다.
슬롯 너비는 14mm에 달합니다.
합금강 슬롯 칼은 열처리 후 기어 모양으로 닦은 후 우수한 경직성과 견고성을 가지고 있습니다.
금속 강철의 이중 블레이드 트림 칼은 날카로운 가장자리로 열처리를 한 후 높은 정밀도를 얻을 수 있습니다.
아크 모양의 슬로팅 칼은 카튼 슬롯을 깔끔하고 아름답게 만듭니다.
슬로팅 나이프 홀더와 플리징 롤러 수평 이동 위치는 PLC 제어 아래입니다.
수평 이동의 정밀을 보장하기 위해 8 나사 막대 구조.
슬로팅 단계 조정 구조
행성 기어 구조
슬로팅 단계는 PLC, 터치 스크린 제어 및 360 °의 전기 수치 조정을 채택합니다. (운동 및 정지 조절이 가능합니다)
운영 제어 스위치
컨트롤 패널은 10인치 터치 스크린으로 장착되어 있으며, 편리한 조작으로 공급, 인쇄 및 슬로팅 단위를 제어 할 수 있습니다.

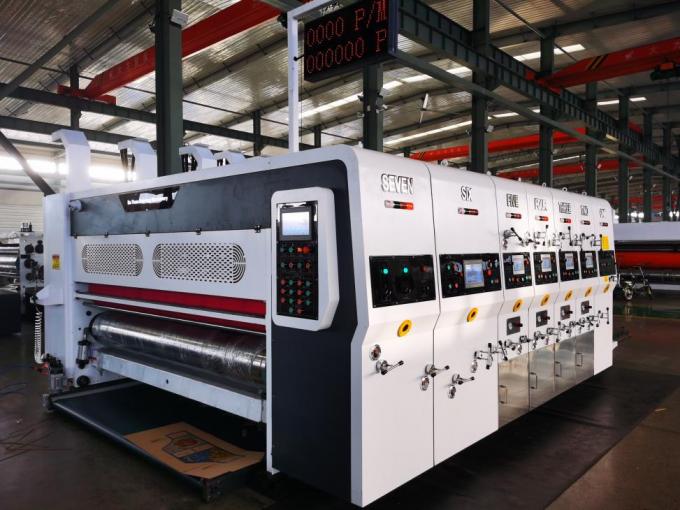

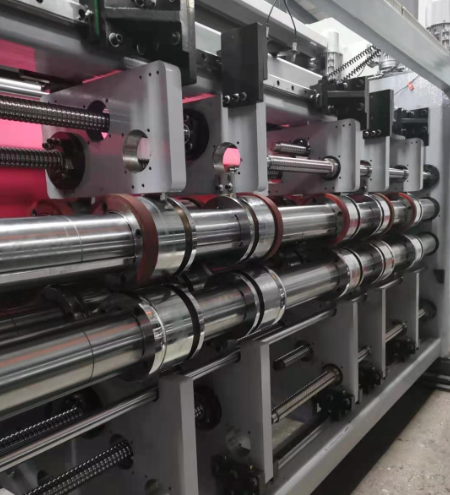

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 6PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 7

IV.죽은 절단 장치 (Slotter를 선택 할 수 있습니다)

다이 컷 롤러
강철 폼링 소재로 만들어졌으며 딱딱한 크롬과 깎은 표면으로 접착되어 있습니다.
주행 안정성을 향상시키기 위해 균형 조정으로 처리됩니다.
도어 컷러에 고정된 나사 간격은 100mm입니다.
적절한 도어 컷러 높이는 25.4mm입니다.
쿠션 롤러
강철 펌핑 소재는 딱딱한 크롬으로 접착되어 있으며, 가루가 가루가 된 표면입니다.
평형 수정은 운행 안정성을 향상시킵니다.
도어 커터 롤러로 간격을 수동으로 조절합니다.
베개 두께는 9mm, 너비 250mm에 달합니다.
수평 이동 거리가 40mm인 기계적 이동 장치
단계 조정 구조
행성 기어 구조
다이 절단 단계는 PLC,터치 스크린 제어 및 360 °의 전기 수치 조정에 의해 제어됩니다. (운동 및 정지 조절이 가능합니다)
간격 조정
피드링 간격은 수동 제어로 조정됩니다.
쿠션 롤러와 다이 절단 롤러 사이의 간격은 전기 제어로 조절됩니다.

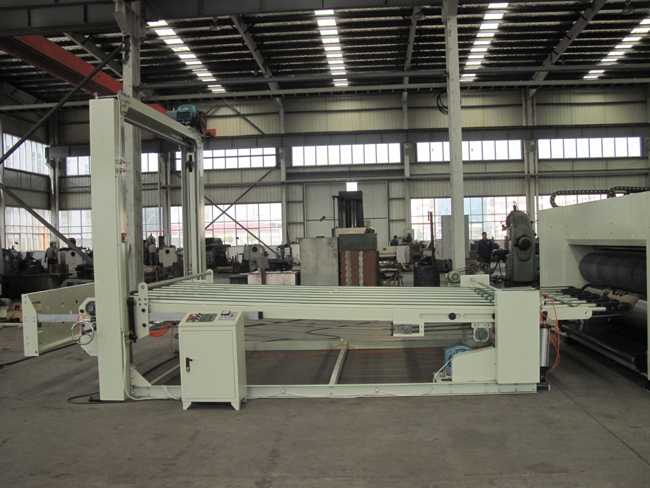

PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 8
최대 피더 크기
2500mm
주 엔진 전력
3.0 kw
부착 된 모터 전력
1.5kw
무게
3 ~ 4 T
외적 차원
6500 * 3000 * 3200 mm

V. 스택 머신

잎을 놓는 팔
수동 또는 자동 작동 가능
가속 띠의 독립적 인 긴장 조절은 띠의 동일한 길이에 의해 제한되지 않습니다.
기계의 들어올림
강한 쇠사슬에 묶여 있나니
기둥 높이는 1600mm입니다.
브레이크가 추가된 기계 승강기 모터는 슬라이딩없이 기계 베드의 고정 위치를 실현합니다.
장착된 안전 장치로 기계의 들어올림을 제어하고 근로자를 고정합니다.
부러진 표면으로 된 등반 벨트는 종이판이 미끄러지는 것을 방지합니다.
잎 을 펴는 바프
펌마틱 엽지 배치 바프는 자동으로 접착 고지에 도달 할 때 접착 고지를 받아 받으며 지원합니다.
※ 후방 바플 위치는 수동 제어로 조절됩니다.
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 9
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 10
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 11
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 12
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 13
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 14
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 15
PRY-D1224 고속 완전 자동 4 컬러 플렉소 인쇄 슬로팅 다이 절단 스택 머신 16
Q1.당신은 제조업자나 무역회사인가요?
A: 우리 상하이 사무실은 주로 수출을 합니다.우리는 젠저우에 있는 우리 자신의 공장을 가지고 있습니다.
Q2.기계 보증은 무엇입니까?
A: 한 년. 보증 후, 우리는 여전히 저렴한 비용으로 구매자에게 기술 지원을 제공합니다.
Q3. 주문을 할 때 생산 시간은 무엇입니까?
A: 보통 10-20일 정도입니다.
Q4. 배달 시간은 얼마입니까?
A:15-30일 후 보증금.
Q5.당신의 회사는 고객을 위한 배송을 처리할 수 있습니까?
A: 네, 목적지 항구 또는 컨테이너 요트를 알려주세요.
Q6. 포장은 단단한가요?
A:예. 습기 방지 및 충격 방지 용품을 채택하여 장거리 도로 운송 및 다양한 종류의 기상 조건에 적합합니다.유지보수 및 운영 설명서의 전체 세트가 포함되어 있습니다.
Q7. 기계 설치와 훈련은 어떻게 되나요?
A:1) 우리는 무료로 우리의 공장에서 교육을 제공합니다;2) 우리는 기술자 (공학자) 를 설치 및 교육을 위해 공장으로 보낼 수 있습니다.항공편 및 숙소 요금과 각 기술자 요금 USD100/per day를 지불합니다.
Q8.주류에 기계가 있나요?
A: 표준 모델은, 우리는 재고에 많은 양을 가지고 있습니다.특별한 모델은 20-30일 정도 생산해야 합니다.
Q9.어떻게 기계의 품질을 보장 할 수 있습니까?
A: 각 기계는 품질을 보장하기 위해 배달 전에 적어도 24 시간 동안 테스트를 수행합니다.그리고 보증 기간 동안, 우리는 기계에 어떤 문제가 있다면 무료로 예비 부품을 줄 것입니다.
Q10. 포장하기 전에 기계를 검사하거나 시험 실행을 하시나요?
A: 물론 우리가. 우리는 포장하기 전에 기계를 디버깅 QC 부서가 있습니다.테스트를 하기 위해 특정 재료를 사용하려면 그 재료를 지불해야 합니다.
Q11. 지불 기간은?
A:T/T 30% 사전, 잔액은 배달 전에 지불됩니다.우리는 또한 웨스트 유니온 또는 L / C에 의해 지불을 받아 들인다.
Q12. 공장 방문을 받아주십니까?
A: 방문을 환영합니다.
Q13. 인쇄 분야에서 몇 년 동안 일해 왔습니까?
A: 상하이 회사는 2008년 이래로, 공장 25년 이상입니다.
Q14. 고객수는 몇 명인가요?
A: 우리는 약 60개국에 우리의 기계를 판매했습니다.남아프리카공화국, 모로코, 이탈리아에 요원이 있습니다.
