PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계

기본 정보
원래 장소: 중국
브랜드 이름: PRINTYOUNG
인증: CE
모델 번호: PRY-165
최소 주문 수량: 1 세트
가격: US 1050000 ~ 1500000 Set
포장 세부 사항: 아도프트스 방습과 장거리 도로 운송과 여러가지 유형의 기상 상태에 적합한 쇼크-프로어브 패키징. 유지와 사용 설명서의 전체 세트는 포함됩니다.
배달 시간: 60 일
지불 조건: L/C, T/T
공급 능력: 달 당 1개 세트 / 세트
민. 시트 사이즈: 920 × 600mm 시트 두께: 0.1~0.6MM
주 엔진 전력: 55 KW 유리 유닛의 길이와 무게: 3915mm / 16t

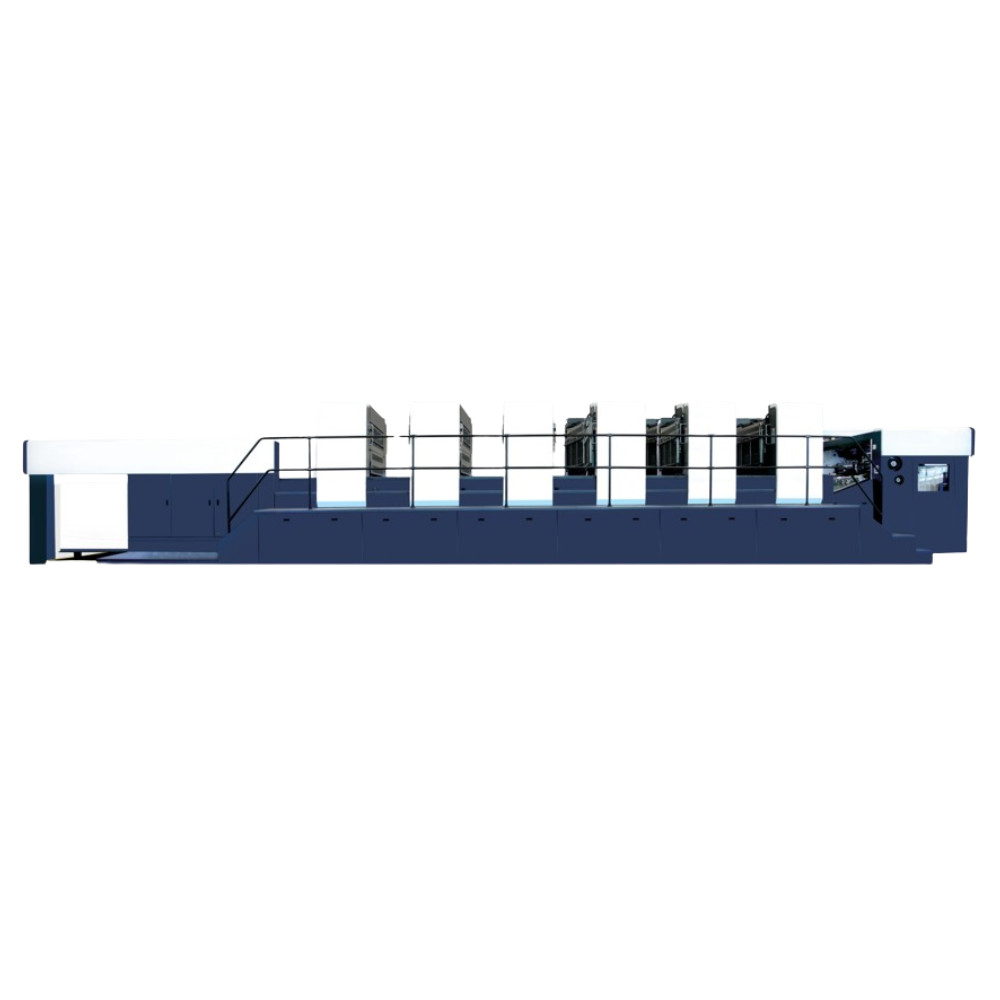

PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 0
PRY-165 4 개의 컬러 오프셋 인쇄기

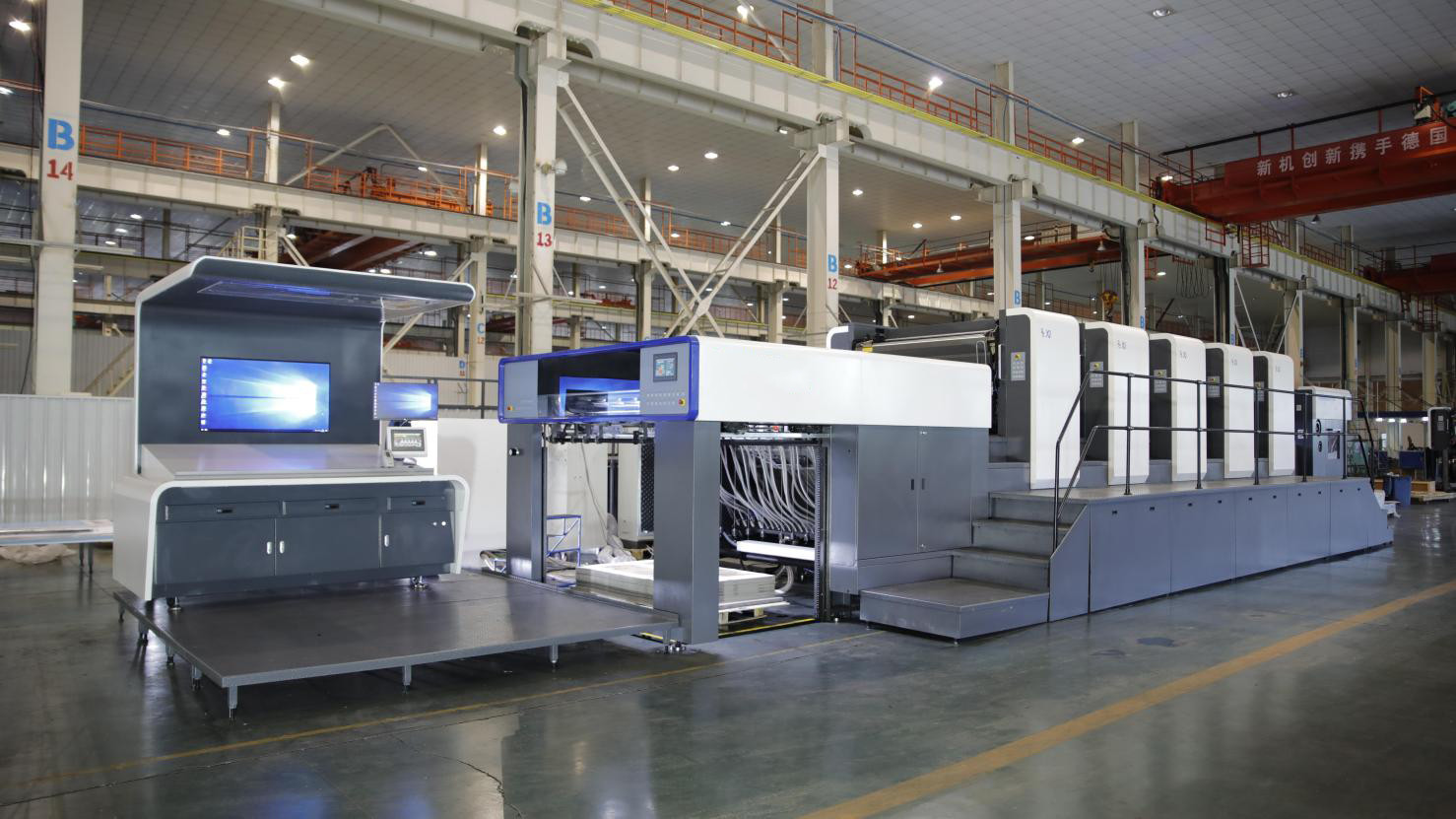

PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 1
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 2
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 3
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 4
특징
대형 인쇄는 대형 형식, 고효율, 쉬운 플레이트 제작 및 절묘한 인쇄의 장점이 있으며, 이는 포장 인쇄 및 상업용 인쇄의 개발 요구에 매우 적합합니다.
■ 단위 유형 인쇄. 온라인 수성 또는 UV 코팅 리버스 코팅. 금속 인쇄 잉크, 배 욕망 인쇄 잉크 인쇄 및 모든 수준의 포장 수요를 충족시키기위한 많은 포스트 프로세스
■ 오프셋 인쇄, 코팅 및 건조는 서로를 보완하여 연결 처리 요구 사항을 충족시킵니다.
■ 공동 스크레이퍼 시스템과 Anilox 롤러의 조합은 높은 광택이든 무광택이든, 전체 표면 또는 로컬이든 두껍고 균일 한 코팅을 달성 할 수있어 절묘한 코팅 효과를 보장합니다.
■ 확장 된 전달에서 건조 시스템의 설계는 적외선, 호이 공기 및 순환 공기를 사용하여 건조 효율을 효과적으로 향상시킵니다.
■ 건조 장치는 수동 배선 또는 연결 파이프없이 작동 측면에서 꺼내거나 밀 수 있습니다.
■ 램프 튜브 교체를 완료하는 데 필요한 도구가 없습니다.
■ 건조 장치는 기계 끝 또는 인쇄 장치 사이에 설치할 수 있습니다.
■ 가변 속도 공급이있는 고속 용지 공급 장치와 론트 게이지에 도달하는 종이 속도를 조정할 수 있습니다.
■ 진공 흡착 골판지 공급 및 종이 롤러는 병렬로 사용되므로 용지를 매우 원활하게 작동시킵니다.
■ 종이 사전 설정 기능이 장착되어 있습니다. 종이 크기를 자동으로 조정하여 주문 교환 효율을 향상시킬 수 있습니다.
■ 고속 용지 전달 메커니즘, 하부 스윙 복합 모션 전면 게이지 및 긴 전면 게이지 포지셔닝 시간을 최적화합니다.
■ 독일의 원래 수입 광전자 원소 감지 및 빈 장력 초음파 이중 시트 감지.
■ 공압 측면 풀 게이지는 종이 크기 (사전 세트 용지)를 자동으로 조정하여 작동 중 효율을 향상시킵니다.
■ 이중 직경 드럼, 최적화 된 7시 배열.
■보다 안정적인 구조로 강화 프레임 및 롤러 샤프트 구조.
■ 이중 직경의 드럼은 고정밀의 간격이없는 특수 롤링 베어링을 채택하여 인쇄 압력을 보장합니다.
■ 회사의 특허, 강화 직선 종이 전송 롤러는 문지름과 먼지를 방지합니다.
■ 드럼은 내마비 합금 주철로 만들어졌으며 표면에 스테인레스 스틸로 코팅됩니다.
■ 드럼 기어, 캠 표면, 잉크 버킷 롤러 등의 고주파 켄칭, 내구성과 내구성.
■ 유체 역학의 최적화 설계에 따르면, 대형 크기의 잉크 롤러와 워터 롤러는 잉크 유량 경로를 재 배열하는 데 사용되며, 이는 잉크 양과 물 부피를 빠르게 조정할 수 있으며 잉크 방전은 빠르고 충분하며 균일하며 종이 폐기물을 크게 줄입니다.
■ 공압 클러치를 사용하여 잉크 및 워터 채널의 변속기 및 차동 제어를 제어하면 잉크와 물의 사용 및 분리를 유연하게 제어 할 수 있으며 마모를 줄이고 잉크 및 워터 롤러의 서비스 수명을 연장 할 수 있습니다.
■ 감쇠 형 롤러의 정상 인쇄 작업의 공압 제어와 차동 먼지 제거 기능의 변환은 유연하고 빠르므로 효율성을 향상시킵니다.
■ 응용 프로그램 롤러에는 그림자 제거 기능이 있습니다.
■ 잉크 및 물 통합 및 잉크 분리 기능의 변환은 다양한 인쇄 재료에 대한 특수 요구 사항을 크게 풍부하게하여 대규모 현장 인쇄 및 미세 도트 인쇄를 통해 잉크 부피 및 물 부피의 엄격한 제어를 달성합니다.
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 5PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 6
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 7PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 8
■ 잉크 원격 제어 시스템, 제어판에서 한 번의 클릭 작업 및 원격 진단 제어.
■ 인쇄 프로그램은 완전히 자동화되어 있으며 결함 자체 진단 기능으로 인터넷을 통해 전면 및 후면 프로세스에 지능적으로 연결할 수 있습니다.
■ 국제 유명 브랜드 PLC 제어 시스템 및 주파수 변환기.
■ 터치 스크린 작동 및 전자 제어 데이터 조정, 다양한 기능의 빠르고 유연한 작동으로 시간을 크게 절약하십시오.
■ 대형 화면은 직관적이고 명확한 작업 상태를 표시하며, 컴퓨터는 잉크 색상 정보를 기억하고 저장하며 사전 로딩 및 사전 수신 기능은 작업 효율성을 향상시키기 위해 CTP 인터페이스를 추가 할 수 있습니다.
■ 인쇄 압력 사전 설정 기능이 장착 된 용지 두께는 제자리에 신속하게 조정할 수 있습니다.
■ 잉크 롤러 및 담요 자동 청소 장치가 장착 될 수 있습니다.
■ 전체 기계의 규칙적이고 정량적 자동 윤활.
■ 냉동, 자동 알코올 비율 및 음압 물 리턴을위한 자동 온도 제어 기능이있는 알코올 분수 시스템.
■ 수입 공압 성분 제어 플레이트 홀더, 반자동 플레이트 로딩 안정적이고 빠른.
■ 제어 콘솔은 드럼의 축, 원주 및 대각선 교정 메커니즘을 전기적으로 작동시켜 규칙의 빠르고 정확한 교정을 보장합니다.
■ 폐쇄 가이드 레일 CNC 가공 센터의 포지셔닝 및 반올림을 최적화하여 종이 수신 체인 및 저음의 원활한 작동을 보장합니다.
■ 브레이크 롤러 와류 팬 흡입 및 압력 종이 팬의 조합은 고속 및 안정적인 용지가 떨어지도록합니다.
■ 배달 그리퍼는 모터에 의해 구동되며 브레이크 롤러는 가변 주파수 모터, 추적 및 팔로어로 직접 구동됩니다.
■ 배송에는 종이 사전 설정 기능이 제공되며 용지 형식을 자동으로 조정할 수 있습니다.
■ 단위 유형 인쇄. 온라인 수성 또는 UV 코팅 리버스 코팅, 금속 인쇄 잉크, 배 욕망 인쇄 잉크 인쇄 및 모든 수준의 포장 수요를 충족시키기위한 많은 포스트 프로세스로 인쇄 및 포장 회사의 경쟁력을 크게 향상시킵니다.
■ 오프셋 인쇄, 코팅 및 건조는 서로를 보완하여 연결 처리 요구 사항을 충족시킵니다.
■ 공동 스크레이퍼 시스템과 Anilox 롤러의 조합은 높은 광택이든 무광택이든, 전체 표면 또는 로컬이든 두껍고 균일 한 코팅을 달성 할 수있어 절묘한 코팅 효과를 보장합니다.
■ 확장 된 전달에서 건조 시스템의 설계는 적외선, 열기 및 순환 공기를 사용하여 건조 효율을 효과적으로 향상시킵니다.
■ 건조 장치는 수동 배선 또는 연결 파이프없이 작동 측면에서 꺼내거나 밀 수 있습니다.
■ 램프 튜브 교체를 완료하는 데 필요한 도구가 없습니다.
■ 건조 장치는 기계 끝 또는 인쇄 장치 사이에 설치할 수 있습니다.
기술 매개 변수
PRY-165 PRY-165A PRY-165B
맥스. 시트 크기 1620 * 1040 mm 1620 * 1070 mm 1650 * 1250 mm
최소 시트 크기 920 * 600 mm
맥스. 인쇄 크기 1620 * 1010 mm 1620 * 1060 mm 1620 * 1200 mm
시트 두께 0.1 ~ 0.6 mm
담요 크기 1630 * 1200 * 1.95 mm 1630 * 1220 * 1.95 mm 1630 * 1370 * 1.95 mm
플레이트 크기 1630 * 1107 * 0.3 mm 1630 * 1173 * 0.3 mm 1630 * 1316 * 0.3 mm
맥스. 속도 10000 s/h 12000 s/h 10000 s/h
종이 파일 높이 1500mm

주요 모터 파워



55kW

총 전력

(4/5 색)

103 / 106 kW
총 중량 (4/5 색) 76100 / 90800 kg 77860 / 92900 kg 80000 / 95500 kg
전체 치수 (4/5 색) 12840/14400 * 4970 * 2840 mm 12840/14400 * 4970 * 2990 mm 13964/15642 * 4970 * 3330 mm
글레이징 유닛의 길이와 무게 3915mm / 16t 3915mm / 19t
구성

언론의 구조

단위 설계, 이중 크기 인상 실린더 및 전송 실린더;
7시 실린더 배열;
프레임과 샤프트 헤드가 강화되어 기계의 안정성을 강화합니다.

공급기

고속 피더
앞면에 공급되는 종이 시트는 속도 조절 가능한 속도가 있습니다.
직접 리프트 종이 분리 및 흡입, 선형 종이 공급
용지의 두께에 따라 종이의 양을 조정할 수 있습니다.
스테인레스 스틸 패턴 Platen
양쪽에 불고, 진공 흡착 사료 테이블
피더 헤드에서 조정 가능한 종이 시트의 경사, 종이를 피하십시오
스틸 와이어 샤프트 및 핸들로 조절 가능한 노즐 높이
메인 용지 테이블 리프팅은 이중 속도 감속 모터를 채택합니다.
전자 기계 이중 시트 감지기
피더 헤드 위치를 수동으로 조정할 수 있습니다
사전 스택 장치 개요

시트 포지셔닝

종이 크기의 자동 조정
고속 용지 전송 메커니즘의 최적화
다운 스윙 화합물 전면이 누워, 더 긴 시트 포지셔닝 시간
앞쪽의 센서는 늦게 확인하고 기울어 진 종이 시트, 이중 시트 센서를 확인하기 위해 놓습니다.
사이드 게이지의 자동 조정
전면은 수직 및 세로 방향으로 수동으로 조절할 수 있습니다
공압 풀 게이지, 드로잉 게이지의 위치를 ​​자동으로 조정
피더와 프론트 레이어를위한 인터 잠금 메커니즘
종이를 누르기 위해 플레이트와 바가 장착되어 있습니다

인쇄 장치

인상 실린더, 담요 실린더 및 플레이트 실린더의 스테인레스 코팅;
플랫 시트 전송 드럼 도말이없는 시트 전송;
반전제 주철로 만든 모든 실린더;
플레이트 실린더 및 담요 실린더 사전 설정 장치의 베어러;
높은 지점 가까운 그리퍼;
안정적인 치아 패드 그룹;
수입 된 구조 그리퍼;
인상 및 플레이트 실린더를위한 제로 클리어런스 롤링 베어링;
빠른 플레이트 장착을위한 알루미늄 클리퍼가있는 담요;
고무 롤러는 편심 베어링 구조, 인상/오프 더 휴대용을 채택합니다.
반 자동 플레이트 로딩 시스템, 고효율;
공압판 클램프;
중간에 긴장의 형태로 담요;
사전 포지셔닝 장치를 갖는 전면 플레이트 홀더;
인쇄 끝에서 등록되지 않은 등록 현상을 조정하기위한 3- 섹션 후면 플레이트 홀더;
플레이트 실린더에 대한 축 조정;
전송 실린더에 대한 원주 조정;
PC 제어 천공기;
드럼 기어는 고주파 켄칭의 합금강을 채택합니다.
질화 또는 고주파 켄칭 표면이있는 캠;
컨쥬 게이트 CAM 메커니즘을 사용한 실린더 인상/오프;
공압, 잉크 공급 및 인상 온/오프 제어 공압;
전기적으로 제어되는 잉크 공급;
모터로 제어되는 잉크 롤러;
잉크 전송의 주요 설정;
잉크 롤러의 고주파 담금질;
고스트 제어 롤러;
자동 윤활 장치, 오일 부족 경보;
수동 급유 유지 보수 레이블;
원격 잉크 제어;
원격 진단 관리;
새로운 잉크 콘솔;
제어 콘솔의 터치 스크린 (물 공급 및 전기 판 정렬 용);
인쇄 및 잉크 정보에 액세스 할 수 있습니다.
광원은 필립스를 채택합니다.
알코올 시스템 냉동 자동 온도 제어, 자동 알코올 비율, 음압 ​​역류;
외부 급수;
인쇄 압력 조정;
인쇄 프로세스 자동 제어 장치;

배달 단위

배달 그립퍼 시스템 전체 범위의 종이 시트에 적합한 조정이 없음;
완전히 밀폐 된 가이드 레일,보다 매끄럽게 작동합니다.
전달 그리퍼의 가벼운 무게;
종이 스택 리프팅 감속 모터;
종이 파일의 자동 하강;
전체 종이 플랫폼 구조;
종이 시트를 날려 버리는 팬 세트, 브레이크 롤러 인공 와우 팬 흡입 흡입, 흡입은 단독으로 조정할 수 있습니다.
종이 시트를 날려 버리는 5 세트;
양쪽에 종이 리트랙터 행의 개방 및 닫기 구조;
중공 치아 축 및 평평한 스프링 구조;
전달 그리퍼 개방 시간은 전기적으로 제어되었습니다.
주파수 변환 모터에 의해 직접 구동되는 브레이크 롤러;
타이밍 정량적 자동 중앙 윤활;
종이 꼬리 부는 시스템을 따라 브레이크 롤러 회전;
종이 크기의 자동 조정;
파이프 라인 먼지 수집;
전자 분말 분무 시스템이 장착되어 있습니다.

전기 제어 장치

PLC 제어 시스템 및 주파수 변환기 (국제 이름 브랜드);
금속 돔;
주 모터, 물 및 잉크 롤러 모터의 주파수 제어;
물 및 잉크 공급, 인상 온/오프, 연동 시스템, 파우더 공급, 배달용 펌프는 수동 및 자동 제어 사이에서 전환 할 수 있습니다.
제어 콘솔의 터치 스크린 (물 공급 및 전기 판 정렬 용);
결함 표시 (제동 방지, 시트 포지셔닝 결함, 안전 보호, 윤활 결함, 주파수 변환기 보호 및 모터 보호 포함);
인쇄 매개 변수 표시;
자동 압력 조절 시스템;
종이 크기의 자동 조정 시스템;
푸시 버튼 램프;
배달 그리퍼의 자동 추적 속도. 브레이크 롤의 해상 조정;
인쇄 볼륨 설정;
통신 케이블 전송 제어;
브레이크 장치가 장착되어 있습니다.
높은, 중간 및 낮은 3 가지 설정을 갖는 물 공급은 물 조절이 더 유연합니다.
합리적인 곡선 설정이있는 물 시스템은 추적 속도로 자동 변경됩니다.
조정 조건 버튼 표시등 설정;




PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 9
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 10
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 11
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 12
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 13
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 14
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 15
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 16PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 17PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 18PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 19
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 20PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 21PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 22
PRY-165 시리즈 네 가지 또는 다섯 가지 색상 대형 포맷 오프셋 인쇄 기계 23
