PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인

기본 정보
원래 장소: 중국
브랜드 이름: PRINTYOUNG
인증: CE
모델 번호: PRYWJ100-1800
최소 주문 수량: 1 세트
가격: US 198000 Set
포장 세부 사항: 아도프트스 방습과 장거리 도로 운송과 여러가지 유형의 기상 상태에 적합한 쇼크-프로어브 패키징. 유지와 사용 설명서의 전체 세트는 포함됩니다.
배달 시간: 45일
지불 조건: L/C, T/T
공급 능력: 달 당 30개 세트 / 세트
디자인 속도: 100개 M / 분 경제적항행속도: 5층 판지의 경우 40 ~ 60m/min
경폭: 500 ~ 1800mm 원지의 등급: ≥ B
원지의 물 비율: 11% ± 1% 표면지: 150 ~ 200gsm
코어 페이퍼: 150 ~ 200gsm 파상지: 105 ~ 180gsm
증기의 양: 2500 ~ 3200kg/h 맥스. 압력: 1.6MPa
평소 압력: 0.98 ~ 1.12MPa 생산 라인 길이: 45 M
생산 라인 폭: 6 M

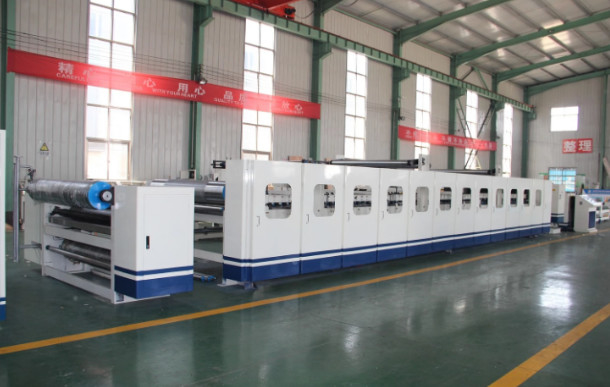

PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 0
PRYWJ100-1800 골판지 생산 라인

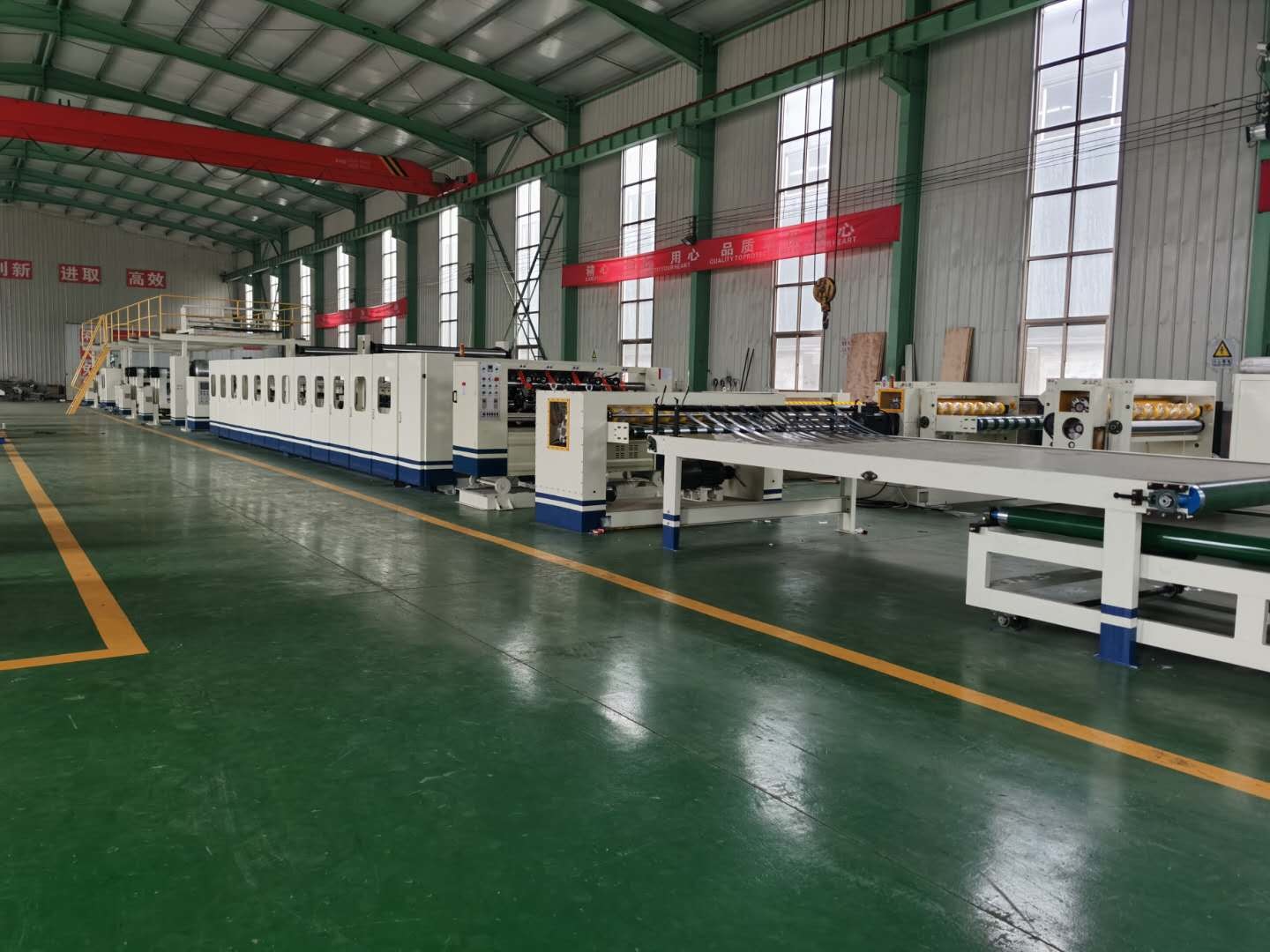

PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 1
기술적인 매개변수
PRYWJ100-1800 골판지 생산 라인
설계 속도
100m/분
경제적 속도
5층 판지의 경우 40 ~ 60m/min
작업 폭
500 ~ 1800mm
원지의 등급
≥B
원지의 물 비율
11% ± 1%
표면 종이
150 ~ 200g/m2
핵심 종이
150 ~ 200g/m2
골판지
105 ~ 180g/m2
증기의 양
2500 ~ 3200kg/h
최대. 압력
1.6Mpa
평소 압력
0.98 ~ 1.12MPa
생산 라인 길이
45m
생산 라인 폭
6m
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 2
기본 용지 스탠드의 작동 스타일
전기적으로 기계식
다이아. 클립 종이
Φ350mm ~ Φ1400mm
최대. 한쪽의 무게
1500kg
공기 공급의 작동 압력
0.6~0.9MPa
총 전력
5.2킬로와트
*대칭형 구조로 원지 2단을 동시에 설치하여 정지 없이 용지를 교체할 수 있습니다.
*이 기계는 전기 드라이버를 채택하여 기본 용지를 들어 올리거나 내리고, 클램핑하고, 풀고, 중심을 맞추는 작업을 완료합니다.
*이 기계는 원지의 인장력을 조정하기 위해 공압 장력 컨트롤러를 채택합니다.
*클립페이퍼 헤드는 확장형을 채택하였습니다.
* 장력 제어는 공압 제동을 채택하며 종이 스플라이서와 함께 온라인 제어도 가능합니다.
급지 트롤리 및 접지 레일
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 3
* 기본 용지는 작동 위치에서 편리하고 유연하게 공급됩니다.
* 전체 레일은 지하에 있으며 주요 구조는 12# 채널로 용접되어 견고하고 내구성이 있습니다.
*2개의 용지 공급 트롤리는 양면에서 용지를 공급하는 데 사용됩니다.
SF-280D 싱글 페이서
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 4
* 종이 가이드는 바람 흡착을 채택하여 고속 조건에서 플루트의 안정성을 유지합니다.
* 골판지가 중간 골판 롤러에 흡착되어 180°의 부압 영역을 형성한 후 팬에 의해 진공 상자를 통해 골판지가 롤링 완료됩니다.
*하부 골판지 롤러의 흡입구 폭은 2.6mm 이하로 단면 골판지의 줄무늬 자국을 줄일 수 있습니다.
* 변속기 부분은 유니버셜 조인트 변속기를 채택하고 진동원을 분리하여 유지 보수성이 높아지고 변속기가 더욱 안정적이며 작동이 더욱 안정적입니다.
* 감속기 케이싱은 오일 배스 윤활 및 폐쇄 기어 변속기를 채택하여 기계의 진동을 줄입니다.
*이 기계는 자동 사이클 접착제 공급 및 공압 제어 접착제 공급 및 복귀를 채택하여 완충 효과가 특징입니다.
*글루 롤러 표면은 특수 메쉬 닉킹 및 크롬 도금 처리되어 있습니다.
* 상부 및 하부 골판지 롤러는 48CrMo 고품질 합금강으로 만들어졌습니다. 열처리 후 강성은 HRC58-62입니다. 표면은 연삭되고 크롬 도금됩니다.
*플루트 프로필:고객에게 달려 있습니다.
*상부 및 하부 골판지 롤러:Φ280mm,48CrMo 합금강
*압력 롤러: Φ290mm, 45# 이음매 없는 강관, 담금질
*접착제 롤러: Φ240mm,45# 이음매 없는 강관, 특수 메쉬 흠집 및 크롬 도금 처리된 표면
*접착제 긁는 롤러:Φ120mm,20# 이음매 없는 강관, 원산지:청두
* 예열 롤러: Φ320mm, 20G Jigang 강철, 벽 두께: 16mm
TO-B 오버 브리지
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 5
선행
Φ 135mm
업백
Φ 135mm
액티브 롤러
Φ 135mm
피동 롤러
Φ 135mm
텐션 롤러
Φ 85mm
리프팅 롤러
Φ 85mm
종이 흡착 리딩 롤러
Φ 85mm
*싱글 페이서로 제작된 단면 골판지는 컨베이어 벨트에 의해 다음 고교 전달 시스템에서 사용하기 위해 텐션 브레이크 또는 흡입 브레이크로 전달됩니다.
*흡입 와인드업 장치 채택, 고압 원심 주파수 변환 팬 진공 흡착 판지 사용, 전기 교정으로 판지가 단단히 고정되고 수평이 유지되도록 합니다.
* 두 그룹의 조작 패널이 전기 장치에 의해 설치 및 제어되며 교량 위 또는 밖에서 조정될 수 있습니다.
* 스프로킷 체인 드라이브 및 단일 기계 동기화를 사용하는 트랙터, 교량에 대한 단면 골판지 견인, 운반 속도의 축적이 느려서 파형을 형성하고 단면 골판지를 사용하여 생산을 보상하기 위해 속도를 변경합니다. 라인이 필요합니다.
*이 기계에는 이중 전송 경사 장치를 채택한 용지 공급 스탠드가 장착되어 있습니다. 스태킹 속도가 약간 낮고 파형 겹침을 형성할 수 있으며 단일 페이서의 골판지 보관 목적에 도달할 수 있습니다.
PH-B-600 예열기 및 더블 롤러 예열기
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 6
* 각 롤러 표면은 정밀 밀링 및 크롬 도금으로 처리되어 영광스럽고 내구성이 뛰어납니다.
*감김 각도를 전기적으로 조정하면 용지의 예열 영역을 300° 범위 내에서 조정할 수 있습니다.
*전기적으로 조정되는 랩 각도는 다양한 용지와 다양한 트롤리 속도에 적합합니다.
*예열기 롤러는 전문적으로 생산되어 압력 용기의 국가 안전 표준을 준수합니다.
*예열 롤러와 종이 리딩 롤러는 전기 도금 처리되어 있습니다.
TJ접착기
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 7
다이아. ~의 예열 롤러
320mm
벽 두께
20mm
다이아. 종이 선두 롤러의
135mm
벽 두께
15mm
다이아. 접착제 롤러의
240mm
벽 두께
30mm
다이아. 균일 접착제 롤러
130mm, 45# 원형 강철
*이 기계는 독립적인 모터 변속기와 가변 주파수 제어를 채택합니다.
*글루 롤러의 표면은 특수 메쉬 닉킹 및 크롬 도금 처리되고, 글루 스크레이핑 롤러 및 발라스트 롤러의 표면은 정밀 밀링 후 크롬 도금 처리됩니다.
*이 기계는 편리하고 유연한 이중 용지 누름 롤러 시스템과 공압 작동을 채택합니다.
*자동 주기 접착제 공급은 접착제가 쌓이는 것을 방지할 수 있습니다.
*이 기계는 예열 시스템과 일치하여 접착제 성형 속도를 높일 수 있습니다.
DF-C 더블 페이서 머신
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 8
핫 플레이트의 외형 크기
2180*600*135mm
재료
Jigang Group의 20G 강철
처리
표면이 잘 연마됨
조인트 스타일
단판 크로스 형태
온도 조절
다중 그룹 온도 제어
압력 스타일
집중 압력 롤러
압력 롤러
Φ 70 mm , 45# 견고한 강철
운반 롤러
Φ 70 mm , 45# 견고한 강철
메인 드라이빙 롤러
상부 : Φ 600mm , 하부 : Φ 520mm
길고 짧은 벨트 구동 롤러
Φ 320mm, 20# 강철
길고 짧은 벨트 조정 롤러
Φ 215mm, 20# 강철
전면 및 후면 벨트 운반 롤러
Φ 100mm, 20# 강철
수동 변형 롤러
Φ 100mm, 20# 강철
*이 전체 기계는 고강도 와이드 채널 강철 구조를 채택하고 견고하고 안정적이며 아름답고 고속 주행에 적합합니다.
* 열판은 압력 용기의 국가 안전 표준을 준수하여 전문적으로 제작되었습니다. 600mm 열판과 내부 S 자형 공기 흐름 구조는 증기 이용률을 향상시킵니다. 용접 된 다중 강철 막대는 열판이 영원히 변형되지 않도록 유지합니다.
*강력한 롤러 프레싱 구조를 적용하여 판지가 단단하게 접착되고 형태가 부드럽게 형성되도록 합니다.
*파이프라인의 증기 입구와 출구는 S자 모양으로 되어 있어 핫 플레이트의 온도를 일정하게 유지하고 균형을 유지합니다.
* 핫 플레이트의 부품은 트롤리 속도 조정에 적합한 온도를 별도로 제어합니다.
*가열 부분의 무거운 롤러는 완전히 유압 리프팅 업, 업-다운 안정적이고 안전하며 신뢰할 수 있는 방식을 채택합니다.
*상부 면 벨트에는 자동 편향 보정 시스템 1세트, 공압식 1세트, 수동 스트레인 장치 1세트가 장착되어 있습니다. 하단 면 벨트에는 스트레인 및 좌우 조정 시스템이 장착되어 있습니다. .
*구동부는 직경이 큰 그물 모양의 착용 가능한 고무를 채택하여 벨트 미끄러짐 가능성을 줄이고 장비의 작동 안정성을 향상시킬 수 있습니다.
*이 기계는 독립적인 감속기 케이싱 구동 및 폐쇄형 오일 배스 기어 변속기를 채택하여 소음이 거의 없습니다.
BFY 얇은 블레이드 슬리팅 머신
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 9
최소 절단폭
140mm
전체 슬리팅 머신의 왼쪽 또는 오른쪽 이동
± 90mm
작동 공기압
0.6~0.9MPa
상대습도
20% ~ 90%
온도
5 ~ 50℃
*유명한 모터 가변 주파수 변환기를 채택하고 높은 정밀도로 생산 라인과 동일한 단계를 유지합니다.
*자동 밀링 시스템은 생산 과정에서 중단 없이 블레이드 밀링 목적을 달성할 수 있습니다. 밀링 시스템은 또한 재료나 트리밍 상황에 따라 언제든지 간격 길이와 연삭 시간을 설정할 수 있습니다.
*1.2mm 고품질 블레이드는 판지를 고속으로 절단하여 최첨단이 매끄럽고 플루트가 변형되지 않으며 아름답고 판지의 풀 버전 인쇄에 편리함을 보장합니다.
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 10
SC-B100 NC 절단기 기계
기술적인 매개변수
*절단 속도: 120m/분
*종이 절단 길이: 500-9999mm
*종이 절단 정밀도: ±1mm(정상 속도에서)
*판지: 기본 종이<360g/m2, 코어 종이<200g/m2
두께 : 3-14mm, 물 비율 <10%
분. 폭: 1000mm, 각도: <30mm
*상대 습도: 20%-90%
*상대온도:5℃-50℃
* 공기 소스 압력: 0.6-9MPa
*커터 샤프트: 상단: Φ188mm, 하단: Φ188mm
*종이 리딩롤러 : 상단전면 : Φ165mm(썬기어), 하단전면 : Φ120mm
등 윗부분 : Φ165mm(썬기어), 아랫부분 : Φ120mm
구조적 특징
*특별한 구조 설계: 고강도 기계 벽판 및 베이스, 벽판 양쪽에 투명한 창, 검사 및 유지 관리에 편리합니다.
*변속기 시스템은 변속기의 정밀도를 보장하기 위해 오일 펌프 자동 주기 윤활을 채택합니다.
* 고속 용지 허용 오차와 긴 서비스 수명을 갖춘 고정밀 및 고 강성 연삭 기어를 채택하여 절단 지점의 정확한 맞물림과 버(burr) 없이 깨끗한 판지를 보장합니다.
*나이프 샤프트와 커터 프레임의 고정밀 설계로 고속에서도 부드러운 절단이 가능합니다.
*특수 블레이드 교환기/교체 설계로 블레이드 교환이 빠르고 편리해집니다.
*전체 시스템은 CE 표준 설계를 채택하고 NC 산업 등급의 엄격한 측정을 거쳐 품질, 안정성 및 기대 수명을 보장합니다.
* 구동 부분은 게르만 드라이버와 국내 모터, 고품질, 빠르고 정확한 응답을 갖춘 AC 서보를 채택합니다.
* 상당히 좋은 절전 효과와 공장의 전력 불안정성을 극복하는 매우 높은 능력을 갖춘 특수 전력 재생 저장 설계를 채택했습니다.
*시스템에는 자동 감지 기능이 있어 예외 사용 및 조작 누락으로 인한 피해를 방지할 수 있습니다.
*컴퓨터는 판지 사양 및 생산 속도에 따라 판지 절단 가속도를 자동으로 조정하고 그에 맞춰 판지의 전송 속도를 자동으로 추적할 수 있습니다.
*컴퓨터는 최대 999개의 주문을 저장하고 순서대로 또는 이전 조건에 따라 자동으로 완료할 수 있습니다. 화면에는 다양한 종류의 생산 정보가 표시됩니다.
* 판지 절단 길이 : 500-9999mm, 판지 절단 정밀도 : ± 1mm
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 11
RS 스태커 기계
기술적인 매개변수
* 시트 길이: 2300mm
구조적 특징
* 자동으로 판지를 쌓고 수집하며 전기 출력은 수평으로 이루어집니다.
*수직 조인트 판지는 광역 벨트로 전달됩니다.
*판지 수량이나 높이가 요구 사항에 도달하면 스위치로 판지를 꺼내야 합니다.
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 12
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 13
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 14
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 15
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 16
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 17
PRYWJ100-1800 3층 증기 난방 노그게이트 카드보드 기계 생산 라인 18
Q1.당신은 제조업체입니까, 아니면 무역회사입니까?
A:우리 상하이 사무소는 주로 수출을 하고 있습니다.우리는 저장성 원저우(Wenzhou)에 자체 공장을 가지고 있습니다.
Q2.기계 보증은 무엇입니까?
A: 1년. 보증 기간 후에도 우리는 구매자에게 저렴한 비용으로 기술 지원을 제공합니다.
Q3.주문하는 동안 생산 시간은 얼마나 됩니까?
A: 일반적으로 약 10-20일입니다.
Q4.배송 시간은 어떻게 되나요?
A: 입금 후 15-30일.
Q5.귀사는 고객을 위한 배송을 처리할 수 있습니까?
A: 그렇습니다, 다만 저희에게 목적지 항구 또는 콘테이너 야드를 주십시오.
Q6.포장이 튼튼합니까?
A: 예. 장거리 도로 운송 및 다양한 기상 조건에 적합한 방습 및 충격 방지 포장을 채택합니다.유지보수 및 작동 매뉴얼 전체 세트가 포함되어 있습니다.
Q7.기계 설치 및 교육은 어떻습니까?
A:1) 우리는 공장에서 무료로 교육을 제공합니다.2) 설치 및 교육을 위해 기술자 (엔지니어)를 공장에 보낼 수 있습니다.왕복 항공료와 숙박비를 지불해야 하며 각 기술자는 하루 USD100를 청구합니다.
Q8.재고가 있는 기계가 있나요?
A: 표준 모델의 경우 대량의 재고가 있습니다.특수 모델의 경우 생산하는 데 20-30일이 필요합니다.
Q9.기계의 품질을 어떻게 보장할 수 있나요?
A:각 기계는 품질을 보장하기 위해 배송 전 최소 24시간 동안 테스트를 실시합니다.보증 기간 동안 기계에 문제가 있으면 예비 부품을 무료로 제공합니다.
Q10.포장하기 전에 기계검사나 시험운전을 하시나요?
A: 물론 그렇습니다. 우리는 포장하기 전에 기계를 디버그하는 QC 부서를 가지고 있습니다.특정 재료를 사용하여 테스트 실행을 수행하려면 재료 비용을 지불해야 합니다.
Q11.지불 기간은 어떻게 되나요?
A: T/T 30% 선불, 잔금은 배송 전에 지불해야 합니다.우리는 또한 West Union 또는 L/C를 통한 지불도 즉시 허용합니다.
Q12. 공장 방문을 허용합니까?
A: 방문을 진심으로 환영합니다.
Q13.인쇄 분야에 몇 년 동안 종사하셨나요?
A: 상해 회사는 2008년부터 공장을 설립한 지 25년이 넘었습니다.
Q14.고객은 몇 명입니까?
A:우리는 약 60개국에 기계를 판매했습니다.우리는 남아프리카, 모로코, 이탈리아에 대리점을 보유하고 있습니다.
