PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계

기본 정보
원래 장소: 중국
브랜드 이름: PRINTYOUNG
인증: CE
모델 번호: PRY-1050T
최소 주문 수량: 1 세트
가격: US 150000 Set
포장 세부 사항: 아도프트스 방습과 장거리 도로 운송과 여러가지 유형의 기상 상태에 적합한 쇼크-프로어브 패키징. 유지와 사용 설명서의 전체 세트는 포함됩니다.
배달 시간: 90 일
지불 조건: L/C, T/T
공급 능력: 달 당 10개 세트 / 세트
맥스. 시트 사이즈: 1050 × 750 mm 민. 시트 사이즈: 400 × 350mm
맥스. 다이 컷팅 사이즈: 1040 × 720mm 맥스. 스탬핑 사이즈: 1030 × 720mm (가로)
이너 체이스 사이즈: 1080 × 745mm 플레이트 사이즈를 다이 컷하세요: 1050 × 730mm (세로)
라이너 플레이트 두께: 7mm 또는 5+2mm 가로 포일 폭: 15 ~ 720mm
세로 포일 폭: 15 ~ 1030mm 맥스. 포일 지름: Φ250mm
포일릴 코어 내경: 25mm(1인치) 또는 76mm(3인치) 횡방향 피드 샤프트: 2개
길쭉한 먹이 틈: 3 PC 난방 구역: 12 PCS
온도 범위: 50 ~ 199℃ 피딩하는 퇴적 높이: 1550 밀리미터
배달 퇴적 높이: 1500mm 다이커팅 정확도: ≤ ± 0.1mm
스탬핑 정확도: ≤ ± 0.125mm 맥스. 압력: 300t
맥스. 기계 속도: 7500 한손 또는 습기손 및 열손 위험 맥스. 스탬핑 속도: 6000 S/h
민 더하기: 7 밀리미터 급기: 0.6 ~ 0.7 Mpa, 0.36 m³/분
동력 요건: 3 단계 380V 50Hz 주 엔진 전력: 11 kw
난방력: 24 kW 전체 전력: 60 Kw
전체 기계 하중: 20T 전체 치수 【L(+사전 적재)×W(+ 플랫폼)×H】: 5600(+1430)×2100(+2000)×2800mm

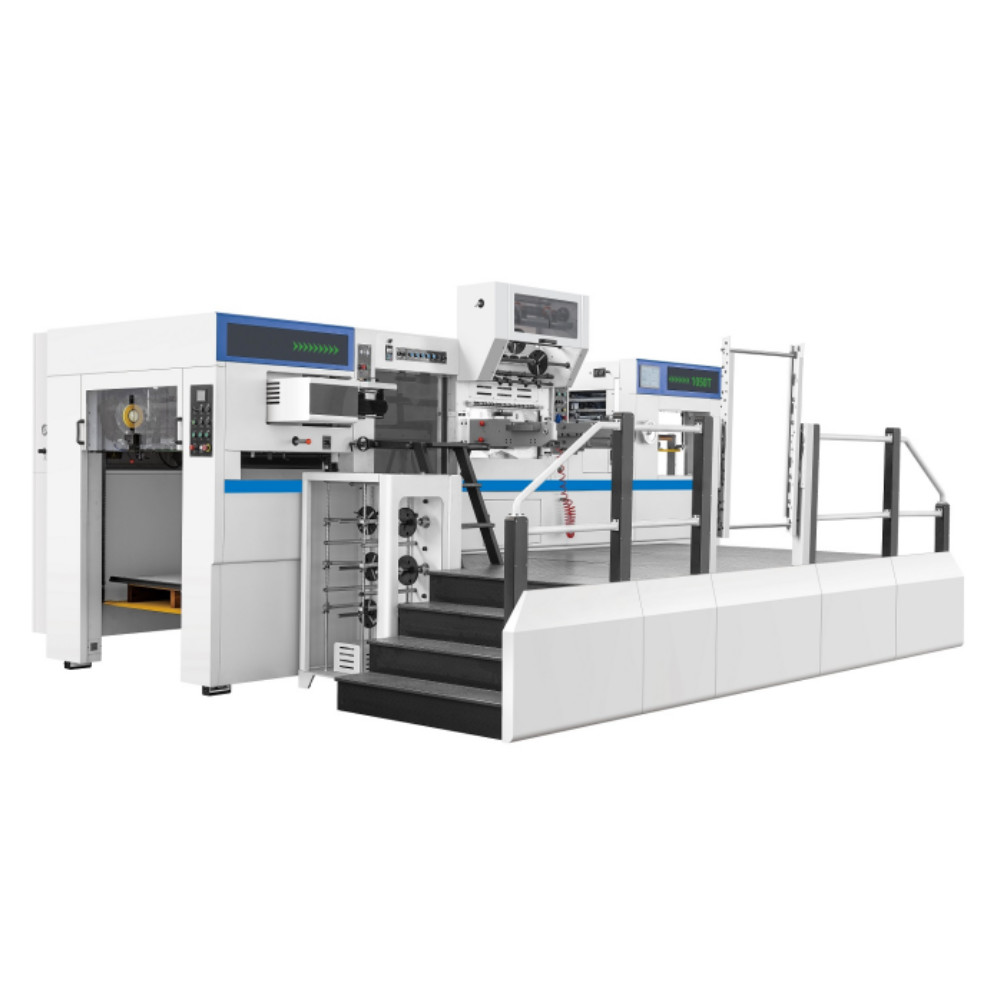

PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 0
PRY-1050T 자동 평면 다이 절단 기계
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 1
특징
1. 플래튼 프레스는 파나소닉 인버터와 타이완 TECO 메인 모터에 의해 구동됩니다.전체 기계의 실행은 자동으로 작업 상태를 검사하고 비정상적인 상태를 테스트하고 작업 상태를 기록 할 수있는 PLC 중앙 제어 시스템으로 제어됩니다.유럽 안전 표준에 따르면, 우리는 작동성과 안전의 완벽한 조합을 만들기 위해 합리적으로 설계합니다.
2.개동에 대한 첨단 경보 시스템은 안전하지 않은 영역을 떠나기 위해 운영자를 상기합니다. 자동으로 모든 프로세스를 감지합니다.공기 클러치는 분리하고 자동으로 중지 할 것입니다 종이 낭비를 줄이는, 직원과 장비를 보호합니다.
3미리 쌓인 장치와 종이 공급 및 배달 장치로 쌓는 시간을 줄이고 기계의 효율성을 향상시키고 수입을 증가시킵니다.
4선택된 유럽, 일본, 대만 전기 및 공기 부품은 기계의 안정성을 향상시키고 무생의 빈도를 줄입니다.
5메인프레임과 베이스는 고강도 구형 그래피트 철 QT500-7을 채택하고 수치 제어 센터에 의해 정확하게 처리됩니다.높은 압력으로 장시간 안정적으로 작동하도록 보장합니다.플래트 프레스 기계의 코어 (crankshaft,worm gear) 는 모두 수입 고품질 합금강으로, 고온 완화 및 고온 완화로 가공되며 긴 작동 수명을 가지고 있습니다.
6핵심 부품의 윤활 시스템은 오일 압력을 표시하는 장치와 오일과 공기 압력이 충분하지 않은 경우 경보 장치가 장착되어 있습니다.
7장기적이고 완전한 기술 교육을 제공하며 1년 동안 신속한 무료 유지보수를 제공함으로써 고객이 우리의 장비의 생산 기술을 완전히 마스터 할 수 있음을 보장합니다.우리의 기계는 완벽한 디자인으로정확한 설치, 높은 안정성, 높은 보안, 낮은 소음.
기술 매개 변수
PRY-1050T 자동 도어 절단 기계
최대 면 크기
1050 × 750 mm
분자 크기
400 × 350 mm
최대 크기
1040 × 720mm
최대 스탬프 크기
1030 × 720mm
내부 추격 크기
1080 × 745mm
도어 절단판 크기
1050 × 730 mm
라이너 플레이트 두께
7mm 또는 5+2mm
가로 포일 너비
15 ~ 720mm
길쭉한 포일 너비
15 ~ 1030 mm
최대 포일 지름
Φ 250mm
포일 릴 코어 내부 지름
25mm (1 ′′) 또는 76mm (3 ′′)
횡단 공급 셰프트
2개
길쭉한 먹이 틈
3개
난방 구역
12개
온도 범위
50 ~ 199 °C
먹이 덩어리 높이
1550mm
배달 스파일 높이
1500mm
주식 범주
카본: 0.1 ~ 2mm
호러프 종이: < 4mm
플라스틱 시트: 0.2 ~ 1mm
도형 절단 정확성
≤ ± 0.1 mm
스탬핑 정확성
≤ ± 0.125mm
최대 압력
300 T
최대 기계 속도
7500 S/H
최대 스탬핑 속도
6000 S/H
마이너스 그립퍼 마진
7mm
공기 공급
00.6 ~ 0.7 Mpa, 0.36 m3/min
전력 요구
3단계 380V 50Hz
주 엔진 전력
11kw
난방력
24kw
전체 전력
60kW
전체 기계 무게
20 T
전체 차원[L (+ 사전 스택) × W ((+ 플랫폼) × H]
5600 ((+1430) × 2100 ((+2000) × 2800 mm
구성
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 2PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 3
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 4PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 5PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 6
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 7PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 8PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 9

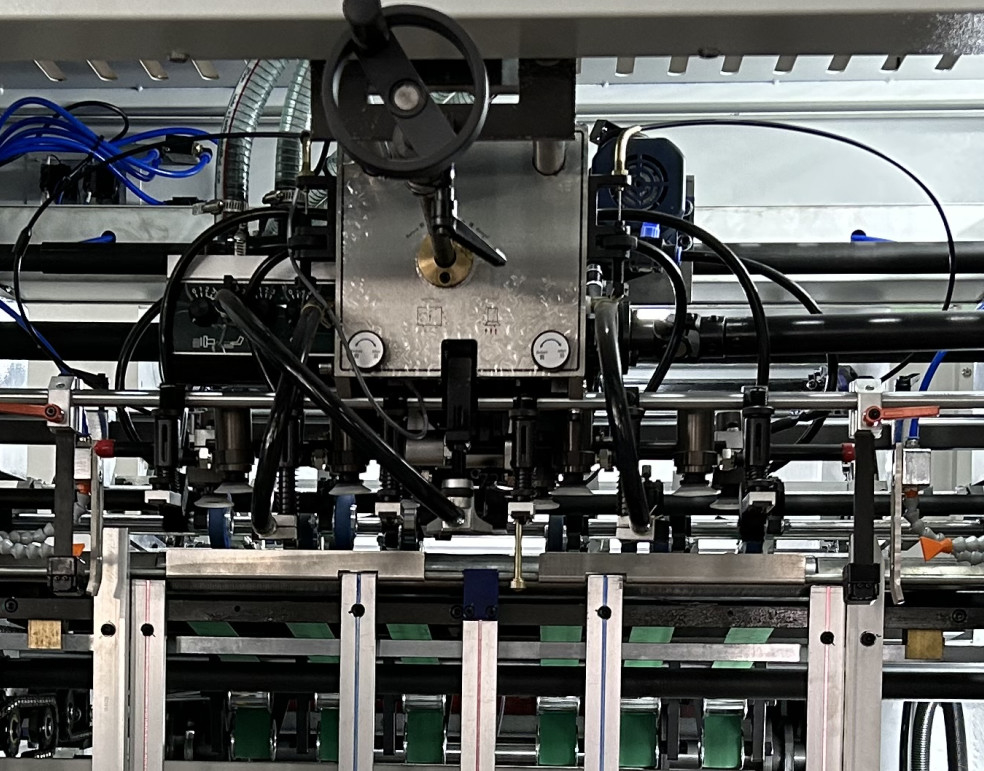

종이 공급 부문:기기 및 컨베이어 테이블

1피더의 벽판은 철근으로 만들어져,고속운전에서 더 안정적입니다.
2정밀 피더 헤드 (베커 진공 펌프) 이중 측면 블러와 함께:카드보드 및 파도판에 적합합니다. 4 개의 흡수 노즐 4 개의 공급 노즐이 있습니다.그리고 각과 노즐의 높이는 종이의 다른 모양에 맞게 조정 될 수 있습니다.
3.피더 헤드 (앞으로 / 뒤로) 스파일 정렬 (왼쪽 / 오른쪽) 모터에 의해 조정 될 수 있습니다,당신은 단지 조정 버튼을 누르면 됩니다.
4전기 기계식 이중 판 탐지기
5경사형 컨베이어 테이블은 고장 방지 PU 프레스 롤러와 붓 바퀴가 높은 속도로 실행 상태에서 얇은 종이를 먹이는 데 훨씬 더 적합합니다.
6이중 사용 측면 배치 (당기 및 밀기) 및 앞 배치 장면의 위치의 정확성을 보장합니다.
7- 굽은 종이나 축적된 종이를 탐지하는 기능과 자동 정지 기능: 센서가 판 인쇄 부문에 전달되기 전에 종이 왜곡되거나 축적된 것을 감지하면 기계는 멈출 것입니다..
8컨베이어 벨트 공기 버퍼 장치:고속 운행 때, 그것은 공급 벨트로 종이 원활하게 전달 할 수 있도록 돕습니다.
9.무휴 종이 공급 구조와 가이드 레일 유형 사전 포장 된 팔레트는 효율성을 크게 향상시킵니다.
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 10PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 11PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 12
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 13PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 14PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 15
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 16PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 17PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 18

플레튼 기자 부문

1.주체는 특별한 주름 공정으로 고강도 유연 철 QT500을 채택합니다. 특수 수작업 공정 처리 및 슈퍼 마모 저항성 벌레 및 기어와 Ni-Cr-Mo 합금 캔크 샤프트.
2필터와 냉각 팬을 갖춘 고압 자동 오일 모터는 기름을 재활용하여 주요 변속기 (크랭크 샤프트, 워크 및 기어) 를 윤활합니다.그리고 자동 오일 펌프는 필요한 모든 부분을 윤활 (기어사슬 등)
3.공압 클러치와 함께 큰 플라이 휠은 기계가 고속으로 작동 할 때 높은 정밀도를 보장합니다.
4.자동 압력 절단 조정 시스템, 운영자는 압력을 조정하기 위해 터치 화면에 값을 설정해야합니다.
5.도어 및 라인러 플레이트 (만간스 스틸,HRC50-53) 를 변경하기 위해 인간 친화적 인 설계.도어 프레임은 뒤집어지고 공기적으로 잠금 할 수 있습니다.
6고 정밀 콤 인덱서 토크 제한기와 동기 벨트 고 정밀 캄 인덱서 고 정밀 위치에서 안정적으로 높은 속도로 작동 할 때 잡기 바를 제어 할 수 있습니다.
7고강성 Ti-Al 합금 손잡이와 착용 저항 체인
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 19PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 20
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 21PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 22PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 23

필름 스탬핑 장치

1산업용 태블릿 PC, 터치 스크린 입력 데이터, 자동 프로그램 최적화, 필름 절약.
2.포일 스탬핑,부양 및 포일을 정확하게 수집하기 위해 세르보 모터 제어 시스템을 채택합니다.
3- 12개의 난방 영역의 별도의 온도 설정, 온도 조절
4.전자 압력 제어 시스템, 열 스탬핑 도중, 종이가 없다면, 압력이 없습니다.
5.열에 저항하는 꿀집 판은 특별한 재료로 만들어집니다.
6드라워형 엽지 공급 메커니즘은 효율성을 향상시키고 안전성을 보장합니다.
7횡단 및 길쭉한 포일 분리 불기 장치 및 포일 파기 감지 시스템.
8폐기물 재활용 장치와 재활용 상자를 분리하십시오.
9- 꿀집 접시 (선택)
10추가로 접착된 기기 (선택)
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 24PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 25
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 26PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 27PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 28

종이 배달 부문

1자동 정렬 장치, 조절 가능한 공기 부러기 및 헤어 브러쉬는 종이 덩어리가 두꺼우거나 날씬하더라도 잘 유지됩니다.
2과다 운행 방지 장치:지침 바와 함께 잎을 위로 이동합니다. 탐지 센서가 시작되고 기계는 멈춥니다.
3자동 비 정지 종이 배달 장치는 모터에 의해 제어됩니다; 당신은 단지 버튼을 누르면 작동합니다.
4- 태그 삽입 장치 (1 세트) 잎 양을 기록하기 위해.
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 29PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 30

전기 상자 및 제어 시스템

1인터페이스 제어 장치가 통합되어 있으며, 많은 전기 스위치 제어 장치가 조작 화면에 설정되어 있어 조작이 쉽고 이해하기 쉽습니다.
2PLC 중앙 제어 시스템은 자동으로 작업 상태를 검사하고 비정상적인 상태를 테스트하고 작업 상태를 기록 할 수 있습니다.
3터치 스크린에서 문제 진단 기능, 어떤 문제가 발생하면, 당신은 그것을 찾기 위해 터치 스크린을 확인할 수 있습니다.
4중국어,영어 또는 다른 어떤 언어 (선택) 터치 화면.
5전기 부품과 전기 회로는 유럽과 미국의 안전 표준에 맞습니다
신청서
PRY-T 자동 핫 스탬핑 및 도어 절단 기계는 포일 핫 스탬핑 기능과 함께 다양한 종이, 카든, 굴곡판, 플라스틱 시트 (PVC, PP와 같은) 를 핫 스탬핑 및 도어 절단에 사용됩니다.도형 절단 및 구부름 및 부각그것은 포일 스탬핑,보급 및 수집을 제어하는 서버 모터를 채택합니다. 온도 제어 시스템은 8 개의 난방 영역, 온도 설정이 분리되어 있으며 온도 조절이 있습니다.
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 31
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 32
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 33
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 34
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 35
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 36
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 37PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 38
PRY-1050T 자동 평면형 핫 스탬핑 깊이 엠보싱 다양한 종이 다이 절단 기계 39
Q1.당신은 제조업자나 무역회사인가요?
A: 우리의 상하이 사무실은 주로 수출을하고 있습니다. 우리는 젠조우에 우리의 자신의 공장을 가지고 있습니다.
Q2.기계 보증은 무엇입니까?
A: 한 년. 보증 후, 우리는 여전히 저렴한 비용으로 구매자에게 기술 지원을 제공합니다.
Q3. 주문을 할 때 생산 시간은 무엇입니까?
A: 보통 10-20일 정도입니다.
Q4. 배달 시간은 얼마입니까?
A:15-30일 후 보증금.
Q5.당신의 회사는 고객을 위한 배송을 처리할 수 있습니까?
A: 네, 목적지 항구 또는 컨테이너 요트를 알려주세요.
Q6. 포장은 단단한가요?
A:예. 습기 방지 및 충격 방지 용품을 채택하여 장거리 도로 운송 및 다양한 종류의 기상 조건에 적합합니다.유지 보수 및 운영 설명서의 전체 세트가 포함되어 있습니다.
Q7. 기계 설치와 훈련은 어떻게 되나요?
A:1) 우리는 우리의 공장에서 무료로 교육을 제공합니다; 2) 우리는 설치 및 교육을 위해 기술자 (공학자) 를 공장으로 보낼 수 있습니다. 당신은 왕복 항공 요금과 숙박 비용을 지불해야합니다.더해 기술자 1명당 100달러/일.
Q8.주류에 기계가 있나요?
A: 표준 모델,우리는 재고에 많은 양을 가지고 있습니다.특별 모델,우리는 당신을 위해 그것을 생산하기 위해 20-30 일 필요합니다.
Q9.어떻게 기계의 품질을 보장 할 수 있습니까?
A: 각 기계는 품질을 보장하기 위해 배달 전에 적어도 24시간 동안 테스트를 실행합니다. 그리고 보증 기간 동안 기계에 문제가 있으면 우리는 부품을 무료로 제공합니다.
Q10. 포장하기 전에 기계를 검사하거나 시험 실행을 하시나요?
A: 물론 우리는. 우리는 QC 부서가 포장하기 전에 기계를 디버깅합니다. 당신은 테스트 실행을 위해 특정 재료를 사용하려면, 당신은 재료의 비용을 지불해야합니다.
Q11. 지불 기간은?
A:T/T 30% 사전,반액은 배달 전에 지불됩니다. 우리는 또한 웨스트 유니온 또는 L/C에 의해 지불을 받아 볼 수 있습니다.
Q12. 공장 방문을 받아주십니까?
A: 방문을 환영합니다.
Q13. 인쇄 분야에서 몇 년 동안 일해 왔습니까?
A: 상하이 회사는 2008년 이래로, 공장 25년 이상입니다.
Q14. 고객수는 몇 명인가요?
A: 우리는 약 60개국에 우리의 기계를 판매했습니다. 우리는 남아프리카공화국, 모로코 및 이탈리아에 대리인을 가지고 있습니다.
